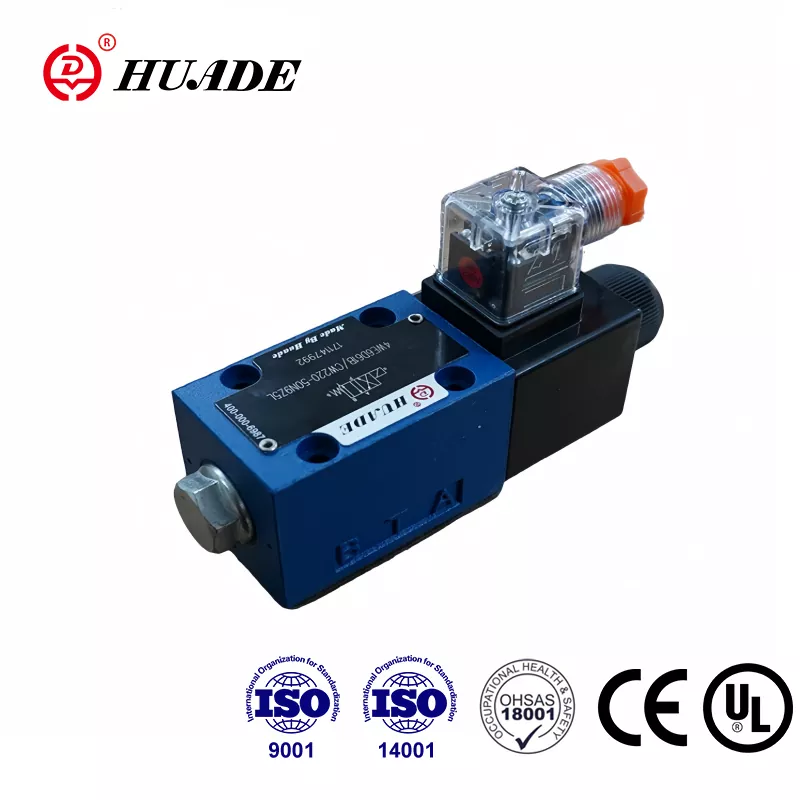

Rozváděč Bosch Rexroth 4WE 6 D představuje základní součást moderních hydraulických systémů. Tento ventil funguje jako elektricky ovládaný přepínač směru, který říká hydraulické kapalině, kam má jít a kdy se má pohybovat. Jako standardní ventil velikosti NG6 se hodí do systémů po celém světě díky mezinárodním standardům, díky kterým různé značky spolupracují. Technici, kteří potřebují porovnat dodavatele, zkontrolovat ceny nebo porozumět technickým detailům, zjistí, že tento ventil nabízí spolehlivost a flexibilitu pro středně až vysokotlaké aplikace.
Pochopení základní funkce a designu

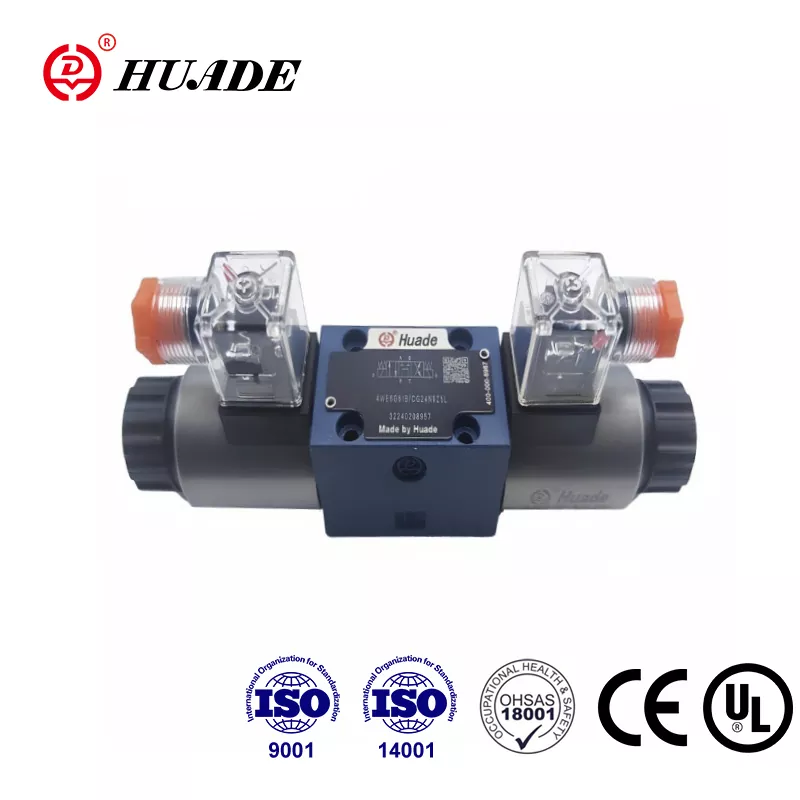

Ventil 4WE 6 D ovládá hydraulickou kapalinu přepínáním mezi čtyřmi hlavními porty označenými P, A, B a T. Port P se připojuje k čerpadlu, porty A a B se připojují k pohonům, jako jsou válce, a port T vrací kapalinu do nádrže. Ventil funguje jako elektrický spínač, ale pro hydraulický olej místo elektřiny. Když jej zapnete, tekutina proudí jedním směrem. Když jej vypnete, průtok se buď zastaví, nebo se obrátí v závislosti na konstrukci ventilu.
Uvnitř ventilu je umístěna kovová cívka, která se posouvá tam a zpět uvnitř přesně opracovaného otvoru. Elektromagnet zvaný solenoid tlačí tuto cívku, když elektřina protéká její cívkou. 4WE 6 D používá to, co inženýři nazývají „mokrou kotvou“, což znamená, že píst elektromagnetu je umístěn přímo v hydraulickém oleji. Může to znít divně, ale ve skutečnosti ventil vydrží déle, protože kolem pohyblivých částí nejsou žádná pryžová těsnění, která se opotřebovávají. Olej také pomáhá chladit solenoid a snižuje hluk během provozu.
Když se solenoid vypne, vratná pružina zatlačí cívku zpět do její výchozí polohy. Tato konstrukce s vratnou pružinou poskytuje bezpečnostní funkci, protože ventil se automaticky vrátí do známé polohy, pokud dojde k výpadku elektrického napájení. Síla z pružiny musí překonat jak tření pohyblivých částí, tak jakýkoli tlak ve zpětném vedení, což se stane důležitým později, když probereme limity návrhu systému.
Těleso ventilu se řídí mezinárodními montážními normami včetně ISO 4401-03, CETOP 3 a DIN 24340 Forma A. Tyto normy definují přesné umístění montážních otvorů a připojení portů. Tato standardizace znamená, že Rexroth 4WE 6 D může fyzicky nahradit podobné ventily od Parker, Eaton nebo jiných výrobců bez přepracování montážní desky. Pro manažery nákupu tato zaměnitelnost vytváří flexibilitu dodavatelského řetězce, protože více dodavatelů může poskytnout kompatibilní díly během nedostatku nebo vyjednávání o ceně.
Jmenovité tlaky a průtoková kapacita
Rozváděč Rexroth 4WE 6 D zvládá vysoké pracovní tlaky. Hlavní porty P, A a B mohou pracovat při tlacích až 350 barů, ačkoli většina technických dokumentů uvádí standardní maximum 315 barů. Abychom to uvedli do perspektivy, 315 barů se rovná asi 4 570 librám na čtvereční palec, což je zhruba ekvivalentní hmotnosti malého auta, které tlačí na plochu o velikosti poštovní známky.
Průtok závisí na tom, zda zvolíte DC nebo AC solenoid. DC verze dokážou zpracovat až 80 litrů za minutu, zatímco verze AC obvykle max. 60 litrů za minutu. Rozdíl spočívá v konstrukci elektromagnetu a rychlosti pohybu cívky. Pro srovnání, 80 litrů za minutu dokáže naplnit vanu asi za dvě minuty.
Existuje však jeden kritický tlakový limit, který mnohé designéry zaskočí. T port, který vrací olej do nádrže, nesmí překročit 160 barů tlaku. Toto omezení existuje, protože vratná pružina a síla elektromagnetu musí spolehlivě překonat tlak vytlačující zpět z vratného potrubí. Pokud je tlak ve vratném potrubí příliš vysoký, může cívka vibrovat, nemusí se správně řadit nebo se dokonce může pohybovat, když by měla zůstat v klidu. Systémy, které sdílejí vratné potrubí mezi více ventily nebo používají dlouhé vratné potrubí s omezeními, vyžadují pečlivý výpočet, aby se zajistilo, že tlak v T portu zůstane v mezích.
Vztah mezi poklesem tlaku a průtokem se řídí předvídatelným vzorem. Při maximálním průtoku 80 litrů za minutu ventil typicky vytváří tlakovou ztrátu asi 2,5 baru. Tato energie se přeměňuje na teplo, které musí hydraulický olej odvést. Provoz trvale nad jmenovitým průtokem nebo tlakem vyžaduje dodatečnou chladicí kapacitu a může vyžadovat speciální součásti škrticí klapky, aby byla zachována přijatelná odezva ventilu.
Inženýři, kteří vybírají 4WE 6 D pro nové konstrukce, by měli ověřit, že tlak ve zpětném potrubí systému zůstává výrazně pod limitem 160 barů s dostatečnou bezpečnostní rezervou. Dobré pravidlo ponechává alespoň 20-30 barů polštáře pro zvládnutí tlakových špiček během rychlého přepínání ventilů nebo když se spíná více ventilů současně.
Konfigurace cívek a provozní varianty
Symboly písmen a číslic vyražené na štítcích ventilů přesně popisují, jak kapalina proudí různými polohami. "D" v 4WE 6 D označuje konkrétní konstrukci cívky, typicky čtyřcestnou konfiguraci s pružinou. Ve středové poloze tato cívka blokuje jak P do T, tak A do B. Když je pod napětím, spojuje P s A a B s T, čímž by se vysunul válec. Když je bez napětí, pružina vrátí cívku do středu a válec se zastaví.
Rexroth nabízí mnoho různých symbolů cívky nad rámec pouze typu D. Některé spojují všechny porty s nádrží ve střední poloze pro volně plovoucí pohony. Jiné blokují všechny porty, aby udržely zátěž. Volba závisí na tom, co potřebujete, aby stroj dělal, když je ventil v neutrálu. Lis může potřebovat střed pro držení nákladu, zatímco systém manipulace s materiálem může těžit z plovákového středu, který umožňuje akčním členům volně se pohybovat během nastavování.
Tělo ventilu obsahuje mechanismus ručního ovládání obvykle označený malým tlačítkem nebo knoflíkem. Během spouštění nebo nouzových situací mohou technici toto ovládání stisknout, aby mechanicky posunuli cívku bez elektrické energie. Tato funkce je nezbytná při uvádění nových systémů do provozu nebo odstraňování problémů, protože můžete ověřit mechanickou funkci nezávisle na elektrických ovládacích prvcích.
Některé modely 4WE 6 D obsahují příponu „OF“ označující konstrukci aretace. Tyto verze nemají žádnou vratnou pružinu, ale místo toho používají mechanické kuličky nebo čepy, které zablokují cívku v jakékoli poloze, která byla naposledy přikázána. Krátký elektrický impuls posune cívku, pak ji tam aretace drží bez trvalého napájení. Tato konstrukce šetří energii a snižuje teplo, ale vyžaduje zvláštní pozornost ke stabilitě tlaku ve zpětném potrubí, protože zde není síla pružiny, která by pomáhala držet cívku na místě.
Pro aplikace, kde rychlé řazení ventilů vytváří tlakové rázy, používají varianty s měkkým spínáním přesně tvarované drážky a otvory obrobené do cívky. Tyto funkce postupně otevírají a zavírají průtokové cesty místo okamžitého zaklapnutí mezi polohami. Výsledkem je snížení účinků vodních rázů, které mohou časem poškodit trubky a tvarovky. Standardní doba odezvy je 10 až 20 milisekund v závislosti na typu solenoidu a tlaku v systému.
Elektrické specifikace a environmentální limity
Solenoidové cívky na směrovém řídicím ventilu 4WE 6 D jsou konstruovány pro nepřetržitý provoz, což znamená, že mohou zůstat pod napětím po neomezenou dobu bez přehřátí. Při jmenovitém napětí zůstává nárůst teploty cívky pod 30 stupni Kelvina a očekávaná životnost přesahuje 10 milionů spínacích cyklů. Díky této odolnosti je ventil vhodný pro vysokocyklovou automatizaci, kde se ventily mohou přepínat několikrát za sekundu po delší dobu.
Dostupná napětí zahrnují možnosti stejnosměrného proudu při 12, 24, 96 a 205 voltech a možnosti střídavého proudu při 110 a 230 voltech. Cívky tolerují kolísání napětí plus minus 10 procent od jmenovitého, což pomáhá ventilu spolehlivě pracovat i při kolísání napájení. Elektrické připojení odpovídá normě EN 175301-803 pro třípólové konektory. Pokud jsou konektory správně spojeny, dosahují krytí IP65, což znamená, že odolávají prachu a vodě tryskající ze všech směrů.
Praktickou funkcí, kterou technici údržby oceňují, je odnímatelná otočná cívka. Můžete odpojit elektrický konektor, vyjmout cívku elektromagnetu, otočit ji o 360 stupňů do jakékoli polohy, která usnadňuje zapojení, a znovu ji nainstalovat, aniž byste se nabourali do hydraulického okruhu. Tato flexibilita zjednodušuje instalaci ve stísněných prostorech a umožňuje optimalizaci vedení vodičů po montáži ventilu do systému.
Rozsah provozních teplot pro standardní těsnění je od záporných 30 do kladných 80 stupňů Celsia. Samotná hydraulická kapalina si musí udržovat viskozitu mezi 10 a 500 čtverečními milimetry za sekundu, i když optimální výkon je kolem 25. Ventil váží přibližně 1,46 kilogramu, je dostatečně lehký, aby se s ním snadno manipulovalo během instalace, ale dostatečně těžký na to, aby byl pevný a dobře vyrobený.
Důležitým bezpečnostním faktorem je teplota vznícení kapaliny. Nejžhavější povrch solenoidu může při nepřetržitém provozu dosáhnout 150 stupňů Celsia. Hydraulický olej musí mít zápalnou teplotu alespoň o 50 stupňů vyšší než je tato, tedy minimálně 200 stupňů Celsia. Většina minerálních hydraulických olejů tento požadavek snadno splňuje, ale syntetické kapaliny nebo neobvyklé složení vyžadují ověření před použitím.
Požadavky na hydraulické kapaliny a ochrana systému
Dlouhodobá spolehlivost rozváděče Rexroth 4WE 6 D silně závisí na kvalitě hydraulické kapaliny. Přesné vůle mezi kluznou cívkou a otvorem těla ventilu měří jen několik mikrometrů. Částice nečistot větší než tyto vůle způsobují rychlé opotřebení a případné selhání prostřednictvím dvou odlišných mechanismů.
Nejprve se částice zachytí mezi cívkou a otvorem a způsobí to, co technici nazývají "přilepení". Cívka se drží na svém místě a odmítá se posunout, když je povel. To se může zpočátku zdát přerušované, protože částice se dočasně zaklíní a poté se uvolní, ale problém se nevyhnutelně zhoršuje, když se hromadí více částic. Za druhé, částice působí jako brusná pasta, která postupně opotřebovává přesné povrchy. Jak se vůle otevírají, zvyšuje se vnitřní netěsnost. Tato netěsnost nejen plýtvá výkonem čerpadla, ale vytváří teplo, které znehodnocuje olej a urychluje opotřebení těsnění v celém systému.
Rexroth specifikuje maximální úroveň kontaminace jako ISO 4406 třída 20/18/15. Tato klasifikace znamená ne více než 5 000 částic větších než 4 mikrony na mililitr oleje, ne více než 1 300 částic větších než 6 mikronů a ne více než 320 částic větších než 14 mikronů. Dosažení této čistoty vyžaduje účinnou filtraci s poměrem beta alespoň 75 při 25 mikronech.
V praxi to znamená, že filtrační systém často stojí po dobu životnosti ventilu více než samotný ventil. Filtrační prvky vyžadují pravidelnou výměnu a testování analýzy oleje potvrzuje, že znečištění zůstává v mezích. Skřípnutí peněz na filtraci vede k drahým výměnám ventilů a neočekávaným prostojům. Inženýři navrhující nové systémy by měli mít rozpočet na vysoce kvalitní filtry a plánovat údržbu filtrů jako kritický spíše než volitelný úkol.
Standardní kapalinou je minerální hydraulický olej splňující normu DIN 51524 části 1, 2 a 3. Ventil také funguje s určitými syntetickými kapalinami a směsmi vody a glykolu, pokud specifikujete vhodné materiály těsnění. Standardní těsnění z nitrilové pryže fungují dobře s ropnými oleji, ale vysokoteplotní aplikace vyžadují těsnění z fluoroelastomerů a kapaliny na vodní bázi vyžadují speciální směsi označené MH nebo MT.
Role jako pilotní ventil a charakteristiky úniku
Ventil 4WE 6 D často slouží jako pilotní stupeň ovládající větší směrové ventily. V této aplikaci malý 4WE 6 D spíná řídicí tlak, který pohybuje mnohem větší cívkou ve ventilu hlavního stupně. Hlavní ventil může zpracovat 600 litrů za minutu nebo více, což je daleko za přímou kapacitou 4WE 6 D, ale využívá spolehlivé přepínání 4WE 6 D k rozhodování o ovládání.
Při použití jako pilotní ventil výkon 4WE 6 D přímo ovlivňuje bezpečnost a odezvu celého systému s vysokým průtokem. Jakákoli nestabilita v T portu řídicího ventilu nebo nadměrné vnitřní netěsnosti v řídicím ventilu způsobují chyby v umístění hlavního stupně. Díky tomu je čistota kapaliny a stabilita tlaku na T portu ještě důležitější v aplikacích pilotního ventilu. Malý pilotní ventil se v podstatě stává mozkem, který řídí mnohem výkonnější tělo, takže udržení zdravého mozku vyžaduje zvláštní pozornost.
Všechny ventily typu šoupátka mají určitou vnitřní netěsnost díky své konstrukci. Vůle mezi cívkou a otvorem musí umožňovat hladký pohyb, což znamená, že nemůže dokonale těsnit jako talířový ventil. Nové ventily unikají velmi málo, obvykle méně než 0,5 litru za minutu při plném tlaku. Jak ventil kumuluje provozní hodiny a opotřebení zvyšuje vůle, únik se postupně zvyšuje. To je normální a očekávané.
Návrháři systému musí počítat s tímto vnitřním únikem, zejména v aplikacích udržujících zátěž. Válec, který používá k udržení polohy 4WE 6 D, se bude pomalu driftovat, protože olej uniká dovnitř ventilem. Pro statické přidržování je nutné přidat pilotně ovládaný zpětný ventil nebo použít konstrukci cívky udržující zátěž. Sledování rychlosti úniku v průběhu času také poskytuje včasné varování před opotřebením. Když únik překročí limity výrobce, výměna ventilu před úplným selháním zabrání neočekávaným poruchám.
Porovnání konkurenčních možností a křížové referenční strategie
Standardizace NG6 znamená, že několik významných výrobců nabízí zaměnitelné alternativy k rozvaděči Rexroth 4WE 6 D. Pochopení konkurenčních možností pomáhá kupujícím vyjednávat lepší ceny a udržovat flexibilitu dodavatelského řetězce.
Parker Hannifin vyrábí řadu D1VW, která přímo konkuruje ventilům 4WE 6 D. Tyto ventily splňují stejné montážní standardy NFPA D03 a CETOP 3 s podobnými tlaky kolem 345 barů a průtokem až 80 litrů za minutu. Parker klade důraz na precizní výrobu a energetickou účinnost a nabízí četné elektrické varianty včetně střídavých usměrněných cívek a konstrukcí s měkkým přepínáním.
Eaton Vickers vyrábí řadu DG4V-3, která je známá svou robustní konstrukcí vhodnou pro náročné aplikace. Tabulky křížových odkazů potvrzují, že konkrétní modely Rexroth, jako je 4WE 6 D s aretací OF, mají přímé ekvivalenty Vickers, jako je DG4V-3-2N. Značka Vickers má silnou pověst v oblasti vysokotlakých systémů, i když ceny jsou často mírně vyšší než jiné možnosti.
Kritický detail při křížových odkazech zahrnuje jmenovité hodnoty tlaku na T portu. Zatímco hlavní možnosti pracovního tlaku zůstávají u různých značek podobné, limity vratných portů se výrazně liší. Standardní Rexroth 4WE 6 D umožňuje 160 barů na T portu. Parker D1VW s AC solenoidy umožňuje pouze 103 bar zpětný tlak, ale DC nebo AC usměrněné verze zvyšují tento tlak na 207 bar. Pokud se váš návrh systému blíží vratnému tlaku 160 barů, nahrazení standardního ventilu Parker AC by způsobilo selhání z důvodu nedostatečné schopnosti vratného tlaku.
Tato variace zdůrazňuje, proč kupující nemohou jednoduše předpokládat, že mechanická zaměnitelnost se rovná funkční ekvivalenci. Kompletní specifikace včetně elektrického typu a všech jmenovitých tlaků se musí shodovat před schválením náhrady. Nákupní oddělení by měla udržovat ověřený seznam křížových referencí, který ukazuje nejen čísla dílů, ale také potvrzuje, že kritické parametry odpovídají požadavkům aplikace.
Výhoda standardizace přesahuje pouhé nouzové substituce. Během fáze návrhu mohou inženýři specifikovat „Rexroth 4WE 6 D nebo schválený ekvivalent“ a poté udržovat vztahy s více dodavateli. Tato konkurence udržuje ceny přiměřené a zajišťuje, že díly zůstanou dostupné, i když jeden výrobce čelí zpožděním v dodavatelském řetězci. Klíčem je udělat si předem domácí úkol, abyste si ověřili, co se skutečně kvalifikuje jako ekvivalent, spíše než zjišťování nekompatibility po instalaci.
Posun za hranice zapnuto-vypnuto: Kdy zvážit proporcionální řízení
Rozváděč Rexroth 4WE 6 D nabízí pouze binární provoz. Plně se zapne nebo vypne, nic mezi tím. To funguje perfektně pro mnoho aplikací, jako je upínání, vyhazování dílů nebo jednoduché cykly vysouvání a zatahování. Moderní automatizace však stále více vyžaduje proměnnou rychlost, plynulé zrychlení a přesné řízení polohy, které on-off ventily prostě nemohou poskytnout.
Proporcionální ventily, jako je řada Rexroth 4WRPEH, vyplňují tuto mezeru plynulou změnou průtoku v poměru k elektrickému vstupnímu signálu. Namísto pouhého zapnutí nebo vypnutí lze ventilu nastavit průtok 25 procent, průtok 63 procent nebo jakoukoli jinou hodnotu. To umožňuje řídit otáčky válce během jeho zdvihu, implementovat měkký rozběh a zastavení pro snížení rázového zatížení a dosáhnout plynulého pohybu ve víceosých systémech.
Řada 4WRPEH zachovává stejnou velikost NG6 a montážní schéma jako 4WE 6 D, což z ní činí přímou cestu mechanického upgradu. Průtok se pohybuje od 4 do 40 litrů za minutu v závislosti na modelu. Ventil obsahuje palubní elektroniku, která zpracovává řídicí signály, poskytuje zpětnou vazbu polohy a implementuje sofistikované řídicí algoritmy. Tento integrovaný elektronický design ostře kontrastuje s jednoduchým elektromagnetickým spínáním 4WE 6D.
Zpětná vazba polohy umožňuje řídicímu systému ověřit, zda se cívka skutečně přesunula do požadované polohy. Toto řízení s uzavřenou smyčkou dosahuje přesnosti ve zlomcích milimetru, což umožňuje aplikace, jako jsou servolisy, které vyžadují přesné řízení síly nebo obráběcí stroje vyžadující hladké tvarování. Signál elektrické zpětné vazby také umožňuje diagnostické monitorování pro detekci opotřebení nebo poruchy dříve, než dojde k úplnému selhání.
Moderní proporcionální ventily zahrnují digitální komunikační rozhraní, jako je IO-Link, která je propojují s výrobním prostředím Průmyslu 4.0. Ventil se stává inteligentním senzorem poskytujícím údaje o výkonu v reálném čase, předpovědi údržby a konfigurační parametry. To představuje generační skok od základního elektrického zapojení rozváděče 4WE 6 D.
Kdy byste měli zvolit proporcionální ovládání před zapnutím a vypnutím? Pokud aplikace zahrnuje některý z těchto požadavků, proporcionální řízení si zaslouží seriózní zvážení: provoz s proměnnými otáčkami, plynulé zrychlování a zpomalování, zvyšování tlaku pro jemný kontakt součásti, držení polohy bez mechanických zámků nebo integrace do programovatelných ovladačů pohybu. Na druhou stranu, pokud jednoduše potřebujete spolehlivé přepínání směru a objem průtoku zůstává během provozu konstantní, jednodušší a levnější 4WE 6 D zůstává lepší volbou.
Mnoho výrobců strojů začíná s uzavíracími ventily a později vybavuje proporcionální řízení podle požadavků zákazníků. Mechanická kompatibilita činí tento upgrade relativně jednoduchým, i když elektrická integrace a ladění systému vyžadují další inženýrské úsilí. Plánování možného budoucího upgradu navržením s odpovídající elektrickou infrastrukturou a kapacitou řídicího systému šetří peníze ve srovnání s úplným přepracováním později.
Nákupní úvahy a reality dodavatelského řetězce
Reálné ceny pro směrový ventil Rexroth 4WE 6 D se značně liší v závislosti na konkrétním modelu, dodavateli a podmínkách na trhu. Nové ventily se obvykle pohybují od 350 do 730 USD v závislosti na konfiguraci a množství. Množstevní slevy se vztahují na objednávky deseti a více jednotek, přičemž někteří distributoři nabízejí odstupňované ceny, které při vyšších množstvích snižují jednotkové náklady o 15 až 25 procent.
Online tržiště, jako je eBay, nabízejí seznam nových i použitých ventilů za různé ceny. Zatímco použité ventily se mohou zdát atraktivní pro úsporu nákladů, historie a vnitřní stav zůstávají neznámé. Vzhledem k tomu, že vnitřní netěsnost se zvyšuje s opotřebením a měření vyžaduje zařízení pro testování průtoku, nesou použité ventily značné riziko, pokud prodejce neposkytne ověřené výsledky testů. U kritických aplikací skromné úspory zřídka ospravedlňují nejistotu spolehlivosti.
Autorizovaní distributoři jako [BuyRexroth.com] (http://buyrexroth.com/) udržují zásoby běžných konfigurací s typickou dodací lhůtou 28 pracovních dnů pro standardní modely. To představuje zhruba šest týdnů, což se zdá být dlouhé pro tak standardní komponentu, ale odráží pokračující globální tlaky v dodavatelském řetězci ovlivňující celý sektor průmyslové automatizace. Méně běžné konfigurace ventilů nebo speciální možnosti, jako jsou korozivzdorné povlaky, mohou prodloužit dodací lhůty na 12 týdnů nebo více.
Tyto dodací lhůty vytvářejí skutečné výzvy pro plánování pro výrobce zařízení a oddělení údržby. Objednávání ventilů po dokončení návrhu stroje riskuje zpoždění celého projektu, pokud dodávka trvá déle, než se očekávalo. Podobně by operace údržby měly skladovat kritické náhradní díly spíše než čekat na nouzové příkazy během poruch. Finanční účetní náklady zásob je třeba vyvážit mnohem vyššími náklady na prostoje výroby při čekání na díly.
Mezinárodní přeprava přidává další vrstvu složitosti. Hydraulické ventily se kvalifikují jako standardní průmyslové zboží bez zvláštních vývozních omezení, ale náklady na dopravu a doba celního odbavení se výrazně liší podle místa určení. Objednávání od regionálních distributorů namísto zasílání přímo z Německa často poskytuje rychlejší doručení a jednodušší logistiku i přes možná vyšší jednotkové ceny.
Celkové náklady na vlastnictví daleko přesahují kupní cenu. Instalační práce, integrační inženýrství, doba uvedení do provozu a průběžná údržba – to vše přispívá k celoživotním nákladům. Nejpodstatnější je, že filtrační systém potřebný k udržení správné čistoty oleje často stojí více než deset let než výměna více ventilů. Zanedbání filtrace za účelem úspory krátkodobých nákladů vede k předčasnému selhání ventilu, což vede k mnohem vyšším dlouhodobým nákladům.
Kupující, kteří se soustředili pouze na nejnižší kupní cenu, často později způsobí drahé problémy. Kompletní hodnocení bere v úvahu spolehlivost dodavatele, kvalitu technické podpory, dostupnost náhradních dílů a záruční podmínky spolu s cenou. Navázání vztahů s více schválenými dodavateli poskytuje odolnost proti neočekávaným přerušením dodávek při zachování standardů kvality.
Požadavky na údržbu a přístup k řešení problémů
Standardní katalogy produktů pro směrový regulační ventil 4WE 6 D poskytují specifikace a rozměry, ale zejména postrádají podrobné postupy údržby nebo návody pro odstraňování problémů. Výrobci obvykle považují tyto provozní znalosti za technickou odbornost vyžadující samostatnou servisní dokumentaci.
Rexroth a HYDAC publikují komplexní servisní příručky, které pokrývají postupy demontáže, specifikace limitů opotřebení, doporučené náhradní díly a diagnostické vývojové diagramy. Tyto příručky nejsou volně dostupné, ale vyžadují zakoupení nebo jsou poskytovány zákazníkům, kteří absolvují oficiální školení. Tato zásada chrání znalosti výrobce a zároveň zajišťuje, že personál provádějící údržbu má řádné školení.
Pro týmy údržby to znamená, že se při diagnostice problémů nebo plánování oprav nemůžete spoléhat pouze na katalogové informace. Navázání kontaktu se skupinou technické podpory výrobce před vznikem problémů šetří čas v případě nouze. Mnoho distributorů nabízí školicí programy, které pokrývají více typů ventilů a poskytují praktické zkušenosti s demontáží a testovacími postupy.
Mezi běžné úkoly údržby patří výměna cívky elektromagnetu, výměna těsnění a čištění cívky. Konstrukce mokré kotvy umožňuje výměnu cívek bez otevření hydraulické dutiny otočením cívky o 90 stupňů a jejím zvednutím. Tento pětiminutový postup nevyžaduje žádné vypouštění tekutiny nebo odtlakování systému. Nová těsnění a vyčištěná cívka mohou obnovit jako nový výkon ventilů vykazujících zvýšenou vnitřní netěsnost za předpokladu, že opotřebení neotevřelo vůle nad rámec specifikace.
Systematická diagnostika problémů s ventily zabraňuje zbytečnému úsilí při náhodné výměně dílů. Pokud se ventil nepodaří posunout, nejprve ověřte, že elektrická energie dosáhne cívky se správným napětím. Ohmmetrem zkontrolujte odpor cívky, abyste se ujistili, že vinutí není spálené. Pokud elektrické kontroly projdou, je podezření na hydraulické problémy. Znečištěný olej mohl způsobit přilepení cívky, což vyžadovalo demontáž a čištění. Nízký přívodní tlak může zajistit nedostatečný řídicí tlak k posunutí cívky proti silám zatížení.
Elektrické testování vyžaduje znát specifikaci odporu cívky, která se objevuje v podrobných technických listech, ale ne v základních katalozích. Typické DC cívky měří 15 až 40 ohmů v závislosti na jmenovitém napětí. AC cívky vykazují mnohem nižší odpor, často 5 až 15 ohmů, protože při omezování proudu spoléhají spíše na indukčnost než na čistý odpor. Přerušený obvod indikuje spálenou cívku, zatímco velmi nízký odpor naznačuje zkrat vinutí.
Návod k aplikaci v reálném světě
Průmyslové lisy představují klasickou aplikaci pro rozváděč 4WE 6 D. Ventil ovládá vysouvání válce, aby se použila přítlačná síla, a zatažení pro uvolnění. Přetlakový ventil omezuje maximální sílu, zatímco směrový ventil pouze řídí směr. Toto přímočaré ovládání stačí pro mnoho lisovacích operací, kde síla a rychlost zůstávají konstantní.
Vstřikovací stroje používají více směrových ventilů včetně modelů 4WE 6 D k ovládání upínacích válců, vyhazovacích kolíků a tahů jader. Tyto funkce vyžadují spolehlivé řízení směru s minimálním únikem, aby se předešlo problémům s kvalitou dílů. Schopnost ventilu pracovat při 315 barech vyhovuje vysokým upínacím silám potřebným pro velké formy.
Mobilní hydraulická zařízení, jako jsou rypadla a jeřáby, využívají v celém systému směrové ventily. 4WE 6 D často slouží jako pilotní ventil přivádějící pilotní tlak k mnohem větším hlavním ovládacím ventilům v ovládací konzole. Tato architektura umožňuje operátorovi lehké a citlivé ovládání, zatímco hlavní ventily zvládají těžké průtoky pohánějící válce výložníku, násady a lopaty. Kompaktní velikost NG6 se snadno vejde do rozdělovačů řídicích ventilů, které slouží mnoha funkcím.
Automatizace montážní linky často používá ventily 4WE 6 D pro operace přenosu dílů, upínání a lisování. Rychlá doba odezvy podporuje rychlost cyklu několika operací za minutu. Dlouhá životnost se ukazuje jako důležitá, protože selhání ventilu na automatizované lince zastaví výrobu a ovlivňuje několik stanic po proudu.
Každá z těchto aplikací vyžaduje pozornost ke specifickým detailům nad rámec základních specifikací. Ovládací prvky lisu vyžadují pečlivé dimenzování přetlakového ventilu, aby chránily nástroje. Formovací stroje vyžadují řešení vysoké tepelné zátěže z nepřetržitého cyklování. Mobilní zařízení čelí nárazům, vibracím a teplotním extrémům, které zpochybňují spolehlivost ventilů. Automatizované systémy vyžadují integraci s programovatelnými ovladači a bezpečnostními obvody. 4WE 6 D poskytuje schopný základ, ale uspěje pouze tehdy, když kompletní návrh systému řeší tyto požadavky specifické pro aplikaci.
Rozhodnutí o výběru
Výběr rozváděče Rexroth 4WE 6 D začíná ověřením, zda splňuje základní požadavky. Tlak v systému musí zůstat na nebo pod 350 bary, požadavek na průtok by neměl překročit 80 litrů za minutu u stejnosměrných elektromagnetů nebo 60 litrů za minutu u verzí AC a tlak ve zpětném potrubí musí zůstat pod 160 bar včetně tlakových špiček.
Elektrické specifikace musí odpovídat dostupným napájecím zdrojům. Zatímco 24V DC se stalo téměř univerzálním v moderních průmyslových řídicích systémech, starší zařízení mohou vyžadovat 110 nebo 230V AC verze. Ujistěte se, že tolerance napětí zůstává v rozmezí plus nebo minus 10 procent, abyste se vyhnuli problémům se spolehlivostí v zařízeních s mezní kvalitou napájení.
Výběr materiálu těsnění určují podmínky prostředí. Standardní nitrilkaučuk pracuje s ropnými oleji od záporných 30 do kladných 80 stupňů Celsia. Vysokoteplotní aplikace nad 80 stupňů vyžadují těsnění z fluoroelastomeru. Kapaliny na vodní bázi vyžadují specifické těsnicí směsi, které odolávají různému chemickému prostředí. Podobně ověřte, zda hydraulická kapalina splňuje normy DIN 51524, nebo se ohledně alternativních kapalin poraďte s výrobcem.
Montážní hlediska zahrnují jak rozhraní ventilu, tak orientaci solenoidu. Ujistěte se, že montážní povrch poskytuje plochou těsnicí rovinu se správným utahovacím momentem šroubů a těsnicími O-kroužky. Naplánujte elektrické vedení tak, abyste využili výhod otočného solenoidu, umístěte konektor tam, kde je kabeláž pohodlná a chráněná před mechanickým poškozením.
Rozhodnutí mezi standardní verzí s vratnou pružinou a aretací závisí na pracovním cyklu a dostupnosti energie. Aretační ventily šetří energii v aplikacích, kde se poloha ventilu mění jen zřídka a musí držet po delší dobu. Vratné pružinové ventily poskytují jasnější režimy selhání, protože ztráta napájení je vrátí do definovaného bezpečného stavu.
U aplikací vyžadujících regulaci proměnných otáček, plynulé zrychlení nebo zpětnou vazbu polohy se omezení 4WE 6 D stávají zřejmými. To signalizuje, kdy je třeba zvážit proporcionální ventily navzdory vyšší ceně a složitosti. Rozhodnutí často závisí na tom, zda aplikace skutečně potřebuje modulaci, nebo zda řízení on-off se správným návrhem obvodu dosahuje požadovaných výsledků.
Kromě samotného ventilu závisí úspěch na správném návrhu systému. Dimenzujte hydraulickou pohonnou jednotku tak, aby poskytovala adekvátní průtok při požadovaném tlaku s přiměřeným vývinem tepla. Nainstalujte filtraci splňující požadavek ISO 4406 Class 20/18/15. Navrhněte zpětné vedení, abyste minimalizovali zpětný tlak na T portu. Zahrňte ochranu proti přetlaku a správné proplachování systému během prvního spuštění, abyste odstranili kontaminaci sestavy.
Závěr a strategická doporučení
Rozváděč Rexroth 4WE 6 D zůstává průmyslovým standardem z dobrých důvodů. Jeho vysokotlaká schopnost, standardizovaná rozhraní a osvědčená spolehlivost z něj činí dobrou volbu pro středně až vysokotlaké hydraulické systémy vyžadující spolehlivé řízení směru. Globální přijetí montážních standardů NG6 poskytuje flexibilitu dodavatelského řetězce prostřednictvím několika kvalifikovaných prodejců.
Úspěšná aplikace však vyžaduje respektování limitů ventilu a udržování hydraulického prostředí, které potřebuje. Limit tlaku 160 barů v T portu není návrh, ale tvrdá hranice, která při překročení způsobuje poruchy. Inženýři musí pečlivě analyzovat dynamiku vratného potrubí, zejména v systémech s více ventily sdílejícími společné vratné potrubí.
Čistota hydraulické kapaliny je stejně nesmlouvavá. Splnění normy ISO 4406 Class 20/18/15 vyžaduje investice do správné filtrace a průběžné údržby. To představuje největší náklady spojené s životností ventilu a zaslouží si odpovídající rozpočtovou prioritu. Úspora peněz na filtraci vytváří mnohem vyšší náklady díky předčasné výměně ventilů a neočekávaným prostojům.
Využít výhod standardizace znamená udržovat schválené seznamy křížových odkazů s ověřenými specifikacemi. Mechanická zaměnitelnost ventilů NG6 napříč značkami zajišťuje odolnost dodavatelského řetězce pouze tehdy, když jsou náhrady spíše technicky ověřeny, než předpokládané. Při porovnávání alternativ věnujte zvláštní pozornost jmenovitým tlakům na portu T.
U nových konstrukcí strojů zvažte, zda ovládání zapnutí a vypnutí skutečně vyhovuje současným i budoucím potřebám. 4WE 6 D dobře poslouží v aplikacích, kde stačí přepínání směru a konstantní průtok. Když se proměnná rychlost, plynulý pohyb nebo integrovaná diagnostika stanou požadavkem, technologie proporcionálních ventilů poskytuje funkce, které stojí za další investice.
Ventil představuje vyspělou technologii s jasným pochopením schopností a omezení. Úspěch pochází z respektování těchto hranic, správného udržování hydraulického prostředí a přizpůsobení schopností ventilů požadavkům aplikace. Při správném použití poskytuje směrový regulační ventil 4WE 6 D roky spolehlivé služby v náročných průmyslových aplikacích.
