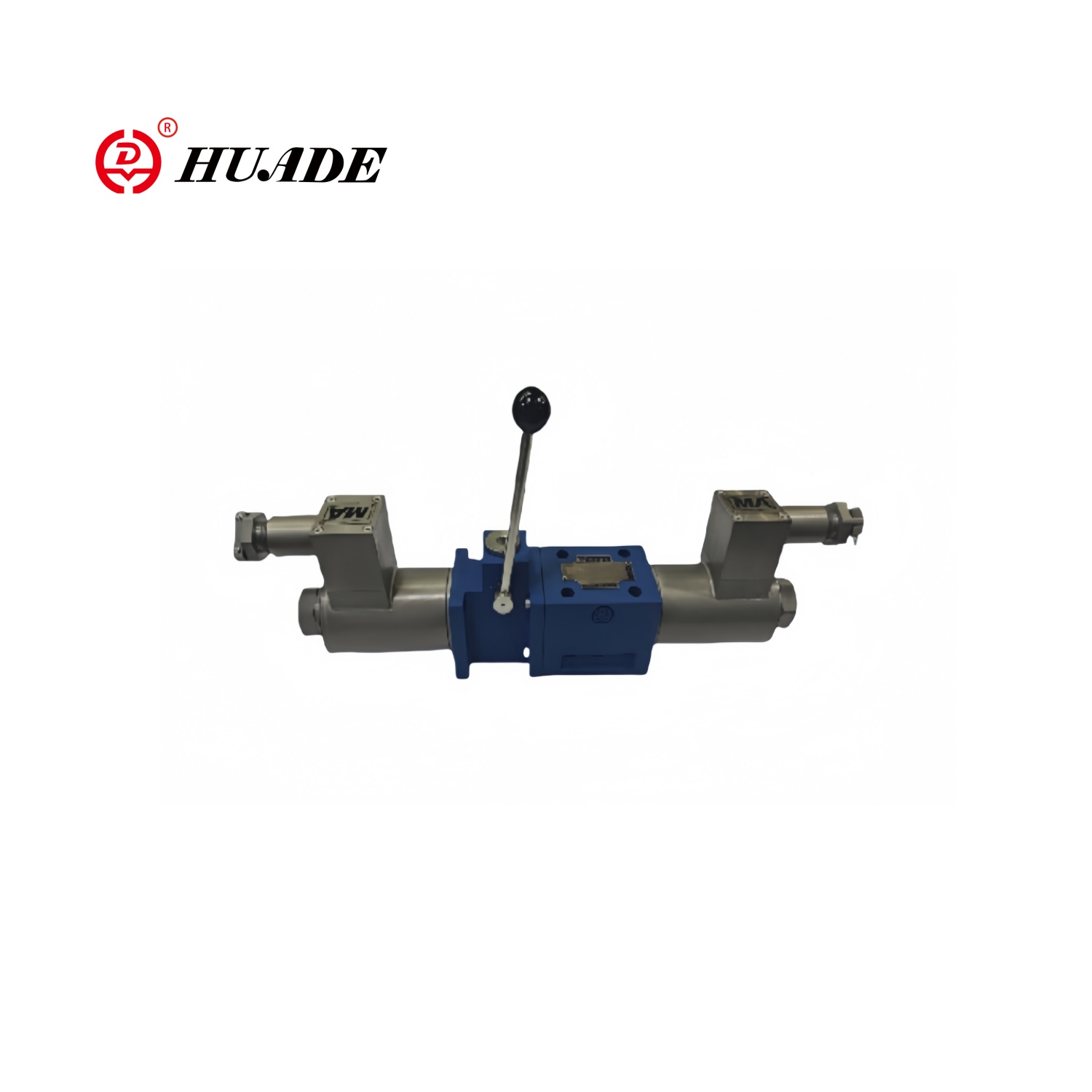

Solenoidový ventil odolný proti výbuchu s rukojetí 4WEM10

Výbuch-odolný proti solenoidovým ventilu s nouzovou rukojetí 4WEM10 je průmyslový ventil speciálně navržený pro hořlavé a výbušné prostředí. Společné napětí solenoidového ventilu 4WEM10 je 24VDC nebo 220VAC a cívka odolná proti výbuchu musí odpovídat napájení na místě. Když automatické ovládání selže, může nouzová rukojeť rychle odříznout nebo otevřít ventil, aby se zabránilo úniku nebo explozi.

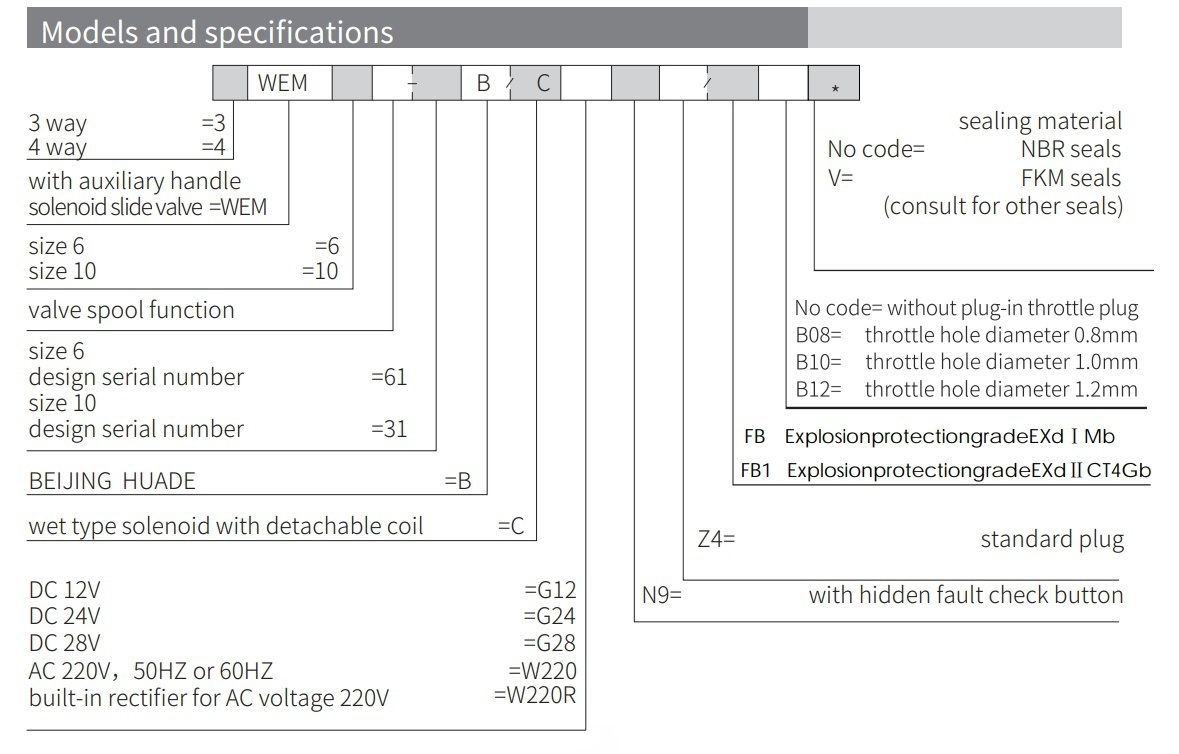

Parametr produktu solenoidového ventilu odolný proti výbuchu s rukojetí 4WEM10

Funkce produktu a aplikace solenoidového ventilu odolné proti výbuchu s rukojetí 4WEM10

Funkce:

▶ Velikost 6 až 10

▶ Maximální pracovní tlak 350 bar

▶ Maximální pracovní průtok 120 l/min

▶ Otevření, uzavření a směr toku řízeného solenoidem a příručkou

▶ Solenoid mokrých pin s odnímatelnou cívkou

▶ Solenoid může otáčet o 90 °

▶ Upevňovací montáž dílčí desky

Aplikace:

Směrová ventil solenoidů s nouzovou rukojetí 4WEM10 se široce používá v potrubních systémech rafinérií a chemických rostlin, distribučních stanic plynu, importu a vývozní potrubí zásobníků LNG, systémech těžby plynu uhelných plynů a podzemní ventilační potrubí.

Sekce a symbol solenoidového ventilu odolné proti výbuchu s rukojetí 4Wem10

Směrový ventil typu WEMM je směrový cílovou ventil provozovaný solenoidem a provozní rukojetí. Řídí směr otevření, uzavření a průtoku proudění kapaliny.

Výbuchový solenoidový ventil s rukojetí 4WEM10 je složen hlavně z tělesa ventilu (1), jednoho nebo dvou solenoidů (2), cívky ventilu (3), resetovací pružiny (4) a ručního ovládacího zařízení.

Operace solenoidů:

Pokud není napájení, je cívka ventilu (3) v neutrální nebo původní poloze pod působením zpáteční pružiny. Když síla solenoidu (2) působí na cívku ventilu (3), je tlačena z zbytkové polohy do polohy terminálu. Tímto způsobem se tlakový olej provádí z p do A a B do T nebo od p do B a od A do T. Po vypnutí solenoidu (2) vrací návratová pružina (4) vrací cívku ventilu (3) do své původní polohy.

Provoz pomocné rukojeti:

Pokud není solenoid pod napětím, může být cívka ventilu (3) přesunuta provozováním pomocné rukojeti. Otočte pomocnou rukojeť (5) doprava, aby provozní síla procházela rotující hřídelí (6). Jádro kulového ventilu (7) a vodicí pouzdro (8) působí na cívku ventilu (3), což způsobuje, že se pohybuje doleva. Když pomocná rukojeť (5). Při návratu do nulové polohy se cívka ventilu (3) vrací do původní polohy pod působením návratové pružiny (9).

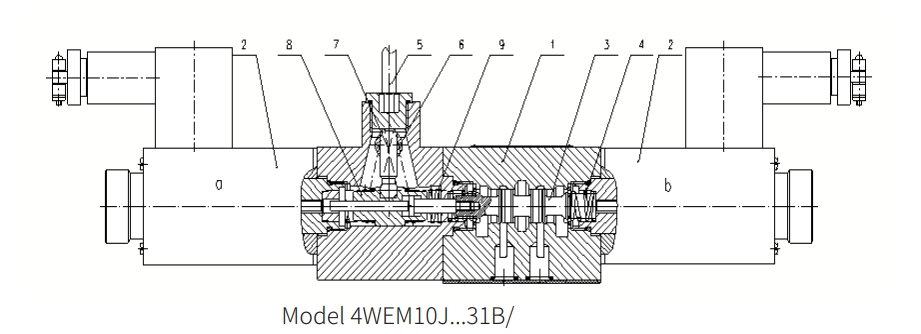

Struktura Solenoidový ventil odolný proti výbuchu s rukojetí 4WEM10

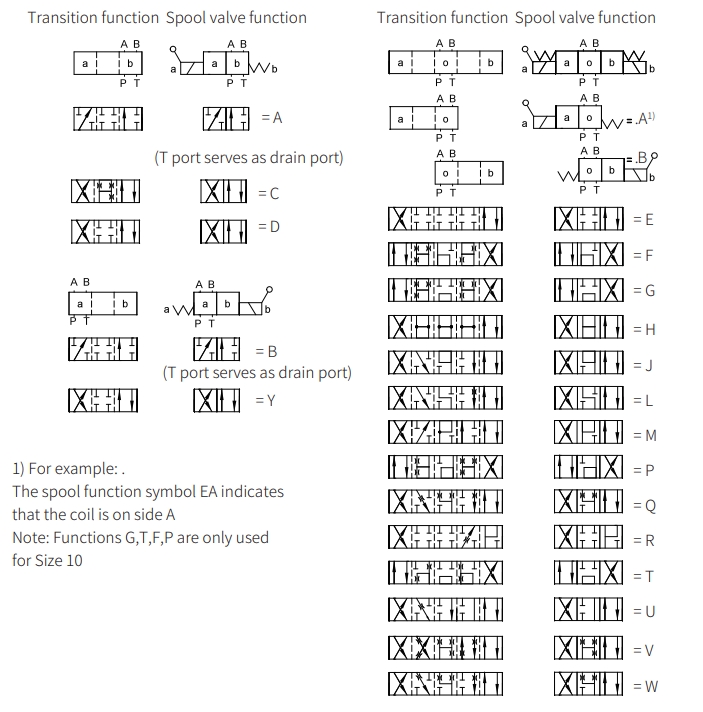

Symboly Solenoidový ventil odolný proti výbuchu s rukojetí 4WEM10
