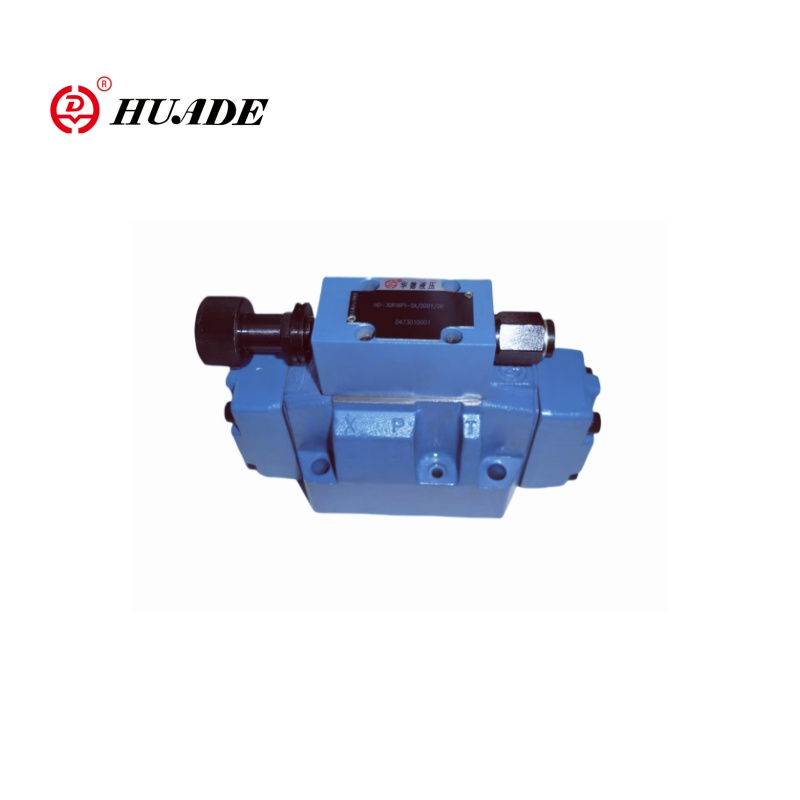

Pilot ovládal třícestný proporcionální tlak redukující ventil 3DR16P-5X je vysoce výkonný hydraulický ovládací prvek. Pro úměrné tlak Huade snižující ventil 3DR16P-5X se používá hlavně ke snížení a omezení tlaku systému, aby se zajistilo, že hydraulický systém může udržovat stabilní úroveň tlaku. 3DR16P-5X, kde „3DR“ představuje třícestný tlak redukující ventil série „16“ představuje velikost, „P“ představuje řízení tlaku a „5x“ představuje konfigurační kód. Proporcionální ventil Huade 3DR16P-5X může nahradit stejný model, jaký nabízí Rexroth.
| Generál | ||
| Hmotnost kg | 8 | |
| Instalační pozice | Volitelný | |
| Okolní teplotní rozsah ℃ | -30 až+50 | |
| Hydraulické | ||
| Nominal pressure bar | 315 | |
| Maximální provozní tlak | -Port P Bar | 315 |
| -Port baru | 250 | |
| - Port Y Bar | Samostatně a bez tlaku na tank | |
| Nastavení tlaku | -Minimum Bar | V závislosti na toku |
| -Maximální bar | 50; 100; 200; 250 | |
| Maximální tok L/min | 220 | |
| Hydraulická tekutina | Minerální olej (HL, HLP) na DIN 51524 1); Rychlé biologické degradovatelné hydraulické tekutiny na VDMA 24568 (viz také RE 90221); Hetg (znásilnění semenní olej) 1); HEPG (polyglykoly) 2); Hees (syntetické estery) 2); na vyžádání další hydraulické tekutiny | |
| Teplotní rozsah hydraulické tekutiny ℃ | -30 až +80 (těsnění NBR) -20 až +80 (FKM těsnění) | |
| Rozsah viskozity MM2/s | 10 až 800 | |
| Přípustné max. Stupeň kontaminace třídy hydraulické čistoty tekutiny na ISO 4406 (c) | Třída 20/18/15 3 | |
Funkce:
▶ ventil pro redukci (p na a) a omezení (a na t) systém
▶ pro montáž podložky
▶ 4 Hodnocení tlaku
▶ 4 prvky nastavení, volitelné:
● Rotační knoflík
● Rukáv s šestiúhelníkem a ochrannou uzávěrem
● Zamykatelný otočný knoflík s měřítkem
Otočný knoflík s měřítkem
Aplikace:
Proporcionální redukční ventil 3DR16P-5X je vhodný pro hydraulické systémy, které vyžadují vysokohodinovou kontrolu tlaku, jako jsou vstřikovací stroje, stavební stroje a vysoce přesné výrobní zařízení.
Řídicí ventily tlaku typu 3DR jsou ovládány pilotem 3cestné tlak redukující ventily s funkcí reliéfu tlaku pro sekundární obvod. Používají se ke snížení tlaku systému.

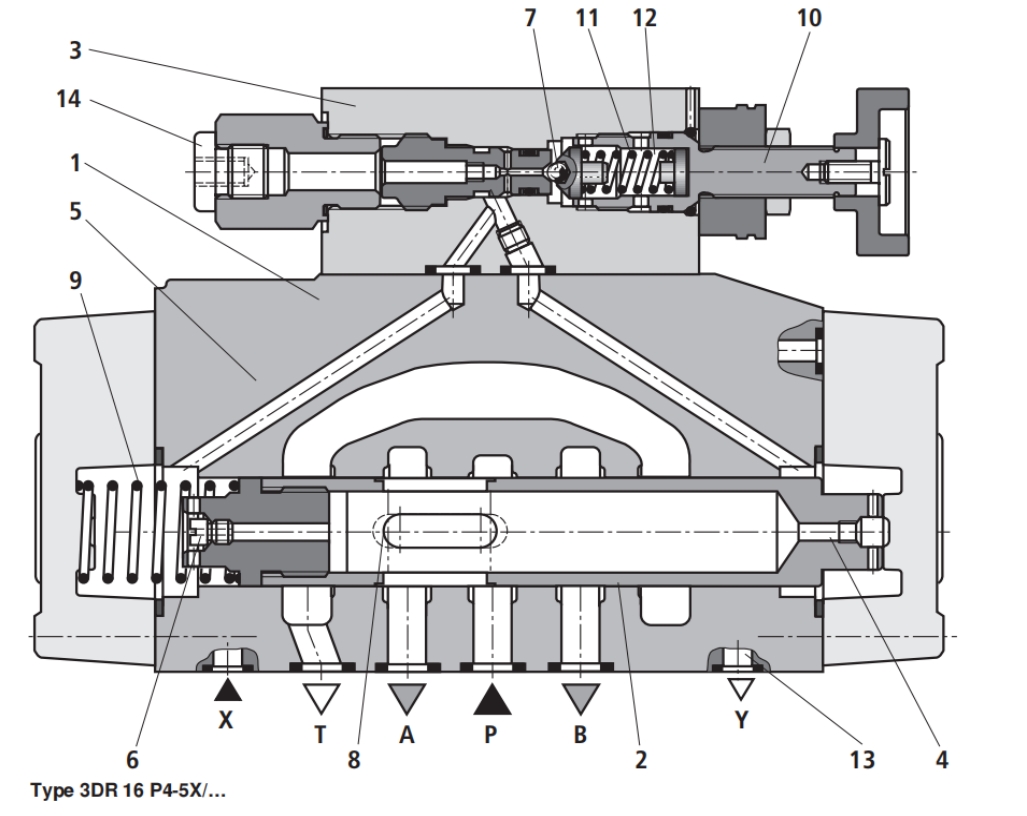

Tlak redukující ventil v podstatě sestává z hlavního ventilu (1) s kontrolní cívkou (2) a pilotním řídicím ventilem (3) s prvkem nastavení tlaku (10).
Ve výchozí poloze je ventil otevřený. Hydraulická tekutina může proudit z kanálu P do kanálu A bez jakýchkoli omezení.
Tlak v kanálu A je aplikován na otvoru (4) na oblast cívky naproti kompresní pružině (9). Současně se tlak vyvíjí otvorem (6) na pružinovou stranu kontrolní cívky (2) a přes kanál (5) na míč (7) v pilotním kontrolním ventilu (3).
V závislosti na nastavení kompresní pružiny (11) se tlačí tlak proti proudu od míče (7) a v kanálu (5) a drží kontrolní cívku (2) v otevřené poloze. Hydraulická tekutina proudí z kanálu P prostřednictvím ovládací cívky (2) na kanál A, dokud se tlak nevytváří v kanálu A, který dosahuje vyšší hodnoty než tlaková hodnota nastavená na kompresní pružině (11) a zvedne kouli (7).
Kontrolní cívka (2) se pohybuje do uzavřené polohy. Požadovaný snížený tlak je dosažen, když je tlak v kanálu A a tlaková hodnota nastavená na kompresní pružina (11)
Váhy.
Když se tlak v kanálu A dále zvyšuje v důsledku vnějších sil působících na ovladač, je kontrolní cívka (2) tlačena dále proti kompresní pružině (9). Tím se otevírá spojení mezi kanálem T a kanálem A přes kontrolní půdu (8) na kontrolní cívce (2). Množství hydraulické tekutiny vypouštěné do nádrže zajišťuje, že se tlak již nezvýší.
Pilotní olej je vždy vypuštěn navenek z jarní komory (12) prostřednictvím pilotní linie (13) v přístavu Y. Musí být vždy vrácena při nulovém tlaku na nádrž.
Tlakový port (14) umožňuje kontrolovat snížený tlak v kanálu A.
