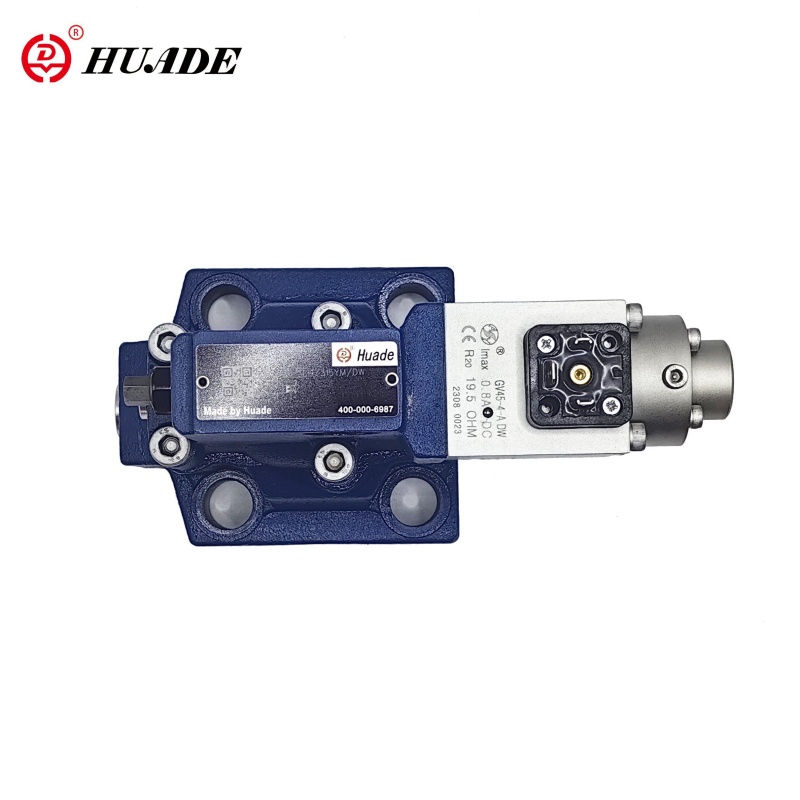

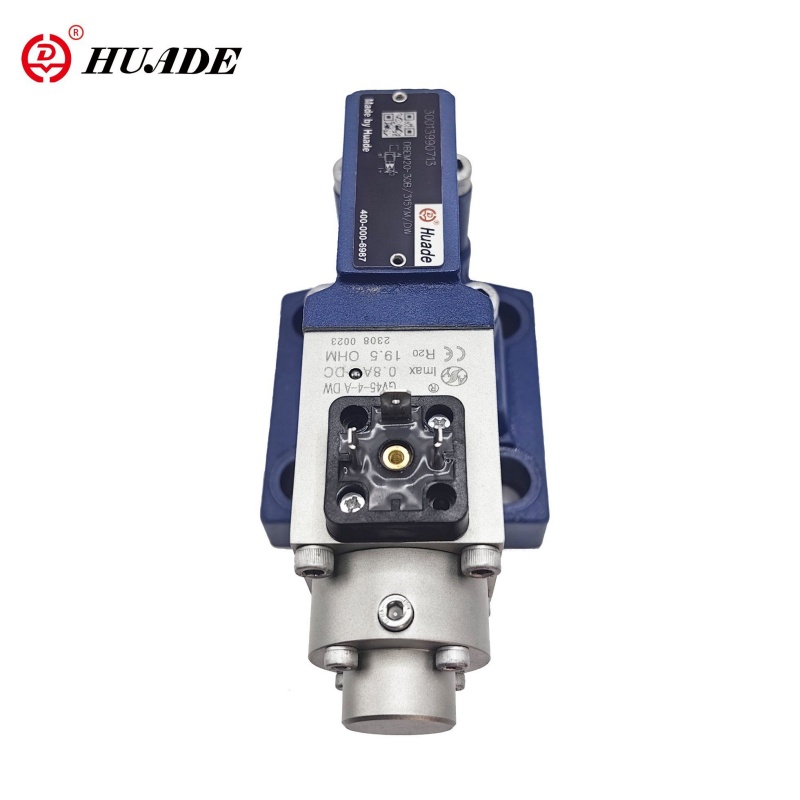

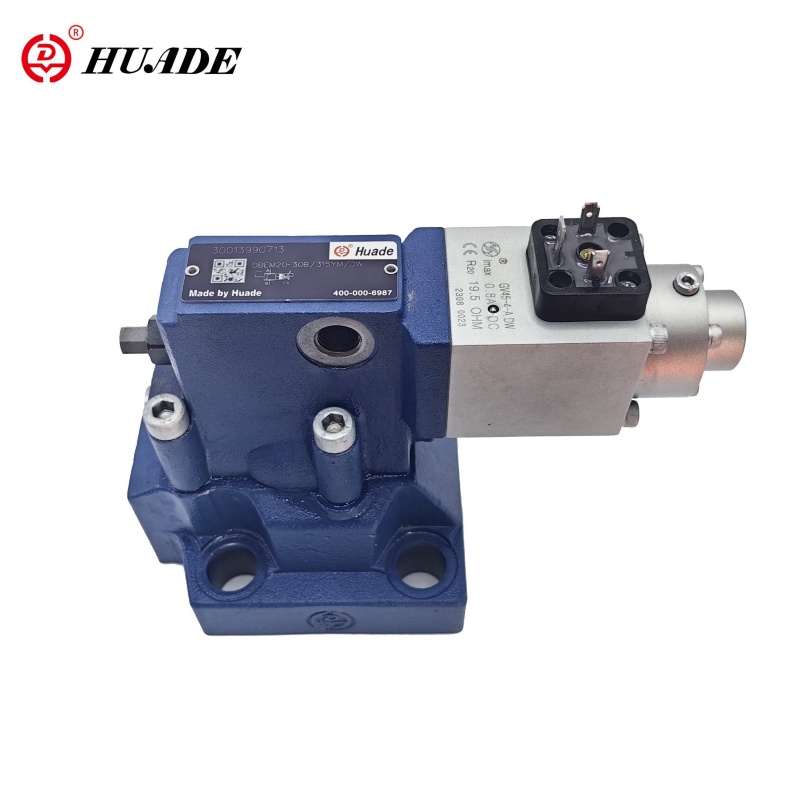

Proporcionální tlakový odpadní ventil DBEM
Pilotně provozovaný proporcionální reliéfní ventil DBEM je pilotní reliéfní ventil vybavený integrovanou elektronickou součástí (OBE). Používá se primárně k omezení pracovního tlaku hydraulických systémů a zajištění nástupného nastavení tlaku systému pomocí signálů elektrického řízení. Tato proporcionální ventil obsahuje přesné kontrolní vlastnosti, stabilní tlak a dobrou dynamickou odezvu, díky čemuž je široce používána v různých hydraulických systémech, které vyžadují přesné řízení tlaku.
Parametr produktu proporcionálního tlakového reliéfního ventilu DBEM
| Hydraulická data | ||||
| Max.operační tlakové porty A. B a X (MPA) | 31.5 | |||
| Zpětný tlak (MPA) | Port Y, oddělený a při nulovém tlaku na nádrž | |||
| Max. Nastavitelný tlak (MPA) | 5. 10. 20. 20. 31.5 Stejné jako fáze tlaku | |||
| Min. Nastavitelný tlak (MPA) | Viz charakteristické křivky | |||
| Max. bezpečnost tlaku (MPA) | nastavitelný tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 až 62 | 1 až 122 | 1 až 222 | 1 až 342 | |
| Max. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotní tok (L/min) | 0,7 až 2 | |||
| Linearita (%) | ± 3,5 | |||
| Opakovatelnost (%) | <± 2 | |||
| Typická variace (%) | <± 2 max. tlak | |||
| Hysteresis (%) | S nárůstem ± 1,5 max.pressure.s nárůstem ± 4,5 max.pressure | |||
| Doba přepínání | 30 až 150 | |||
| Tlaková tekutina | Minerální olej (pro těsnění NBR), fosfátový ester (pro těsnění FPM) | |||
| Rozsah viskozity (mm2/s) | 2,8 až 380 | |||
| Rozsah teploty tlakové tekutiny (℃) | -20 až+70 | |||
| Stupeň kontaminace (μM) | ≤ 20 (doporučení 10) | |||
| Elektrická technická data | |
| Zesilovač | VT-200G40 dodávaný s ventilem společně |
| Napětí | DC |
| Min.Control Current (A) | 0.1 |
| Max.control Currenl (a) | 0.8 |
| Odolnost cívky （Ω） | Hodnota studené při 20 ℃ je 19,5; Hodnota Max.Wam je 28,8 |
| Rozsah teploty tlakové tekutiny (℃) | +50 |
| Pracovní stav | Pokračovat |
| Ochrana ventilu | IP65 |
| Elektrická připojení | zástrčka |
Funkce:
▶ pro montáž podložky
▶ Zabaleno v bloku
▶ Volitelné dodatečné omezení maximálního tlaku pomocí pilotního řídicího ventilu nabitého pružiny
▶ Ventil a elektronické ovládání tvoří jeden zdroj
Aplikace:
Pilotně provozovaný proporcionální reliéfní ventil DBEM je široce používán v různých hydraulických systémech, které vyžadují přesné řízení tlaku, jako jsou vstřikovací stroje, stroje na odcizení a hydraulické lisy. V těchto aplikacích DBEM ventil zajišťuje stabilní provoz hydraulického systému a zvyšuje účinnost výroby.
Tyto ventily se v podstatě skládají z pilotního řídicího ventilu (1) s proporcionálním solenoidem (2) a hlavním ventilem (3) s hlavní cívkovou vložkou (4).
Typ dbe:
Nastavení tlaku je závislá na příkazové hodnotě prostřednictvím proporcionálního solenoidu (2). Tlak přítomný v přístavu A působí na spodní stranu hlavní cívky (4). Současně tento tlak působí na jarní nabité straně hlavní cívky (4) prostřednictvím otvorů (5). Hydraulická síla působí na pilotního popoje (6). Když hydraulická síla přijde solenoidová síla, otevře se pilot Poppet (6). Vzhledem k tomu, že pilotní olej může nyní proudit do nádrže přes přístav Y, dochází k poklesu tlaku na hlavní cívce (4), která působí na hlavní cívku a zvedá ho proti síle zpátečky. Otevřeno spojení z A až B a již nedochází k žádnému nárůstu tlaku
Typ DBEM:
Volitelně může být ventil dodáván s dalším pilotním řídicím ventilem nabitým pružinou pro maximální bezpečnost tlaku (redundantní bezpečnost tlaku)
Struktura Proporcionální tlakový odpadní ventil DBEM
