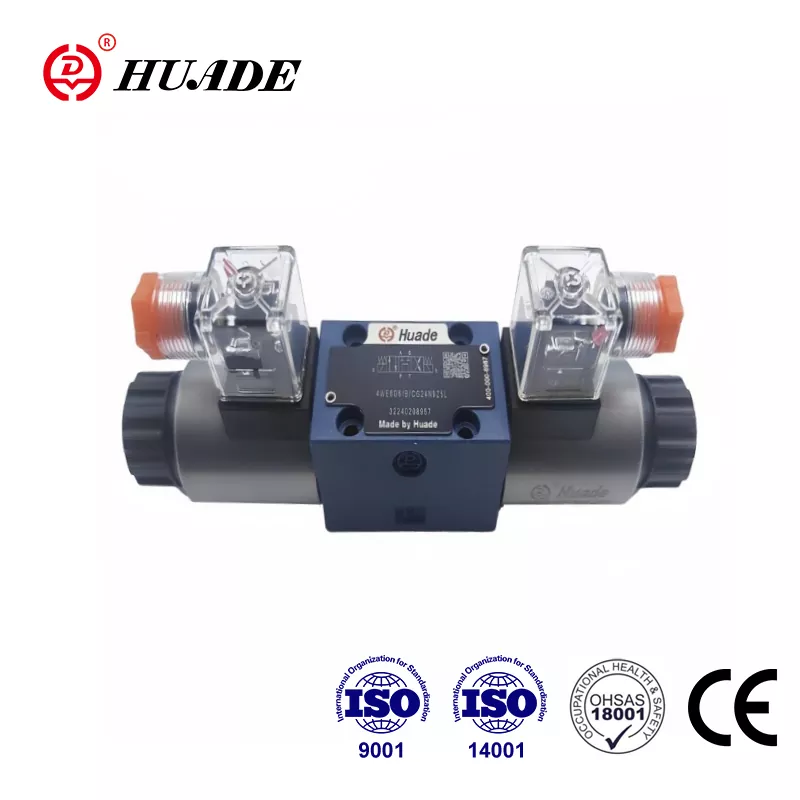

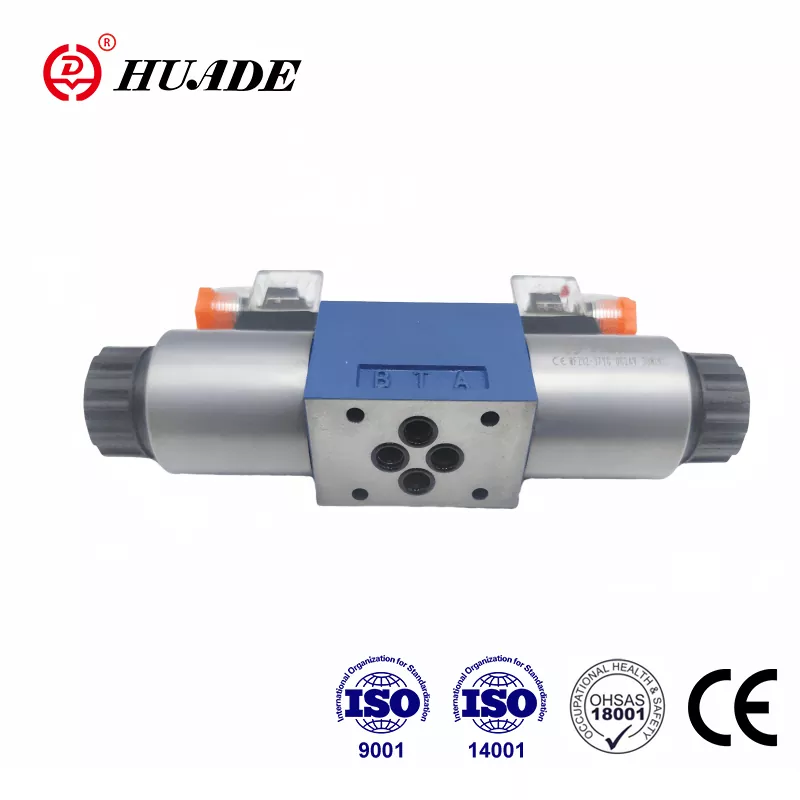

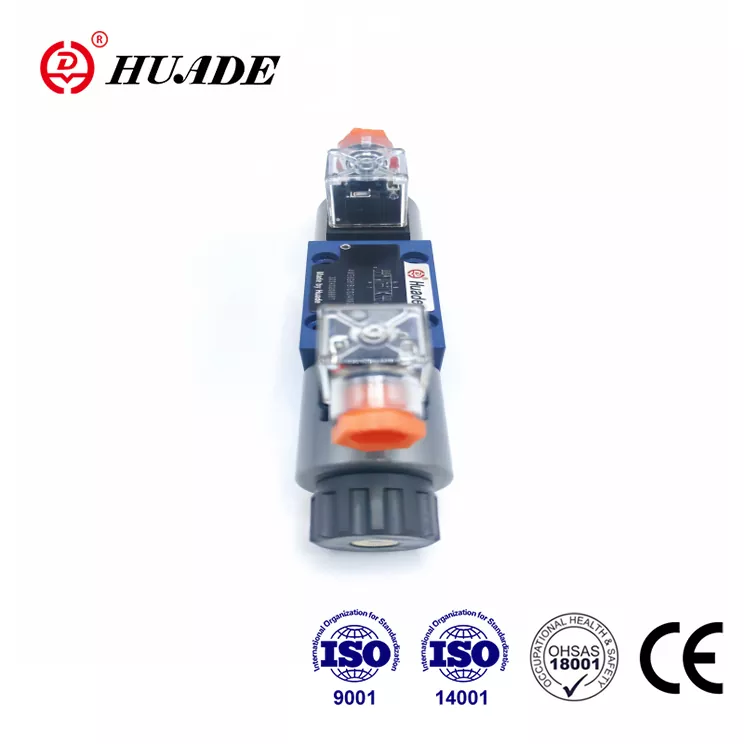

Série 4We6 Huade Hydraulics používá stejné produkční standardy jako Rexroth, které mohou nahradit řadu Rexroth Directional Valve 4we6. Série Huade 4We6 je solenoidní, čtyřcestný/3-poziční směrový kontrolní ventil navržený jako přímá náhrada za ekvivalentní sérii Rexroth. Se stejnými rozměry přenosu a parametry výkonu zajišťuje směrový ventil 4WE6 bezproblémovou integraci do existujících hydraulických systémů a zároveň nabízí 20–30% úspory nákladů.
| Hydraulické | |||
| Max.operační tlakové porty A, B, P (MPA) | až 35,0 | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| Se symboly A a B musí být port T použit jako odtokový port, pokud je provozní tlak nad povoleným tlakem nádrže. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Tlaková tekutina | Minerální oleje nebo fosfátový ester | ||
| Rozsah viskozity (mm2/s) | 2,8 ~ 500 | ||
| Rozsah teploty tlakové tekutiny （℃） | -30 ～+80 | ||
| Stupeň kontaminace | Maximální přípustný stupeň kontaminace hydraulické tekutiny na třídu NAS 1638. Proto doporučujeme filtr s minimální mírou retence β10 ≥75 | ||
| Elektrický | |||
| Typ napětí | DC | AC 50/60Hz | |
| Dostupná napětí (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Spotřeba energie (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Přepínací výkon (VA) | - | 220 | |
| Povinnost | nepřetržité | ||
| Doba přepínání na IS0 6403 | On (MS) | 25 až 45 | 10 až 20 |
| OFF (MS) | 10 až 25 | 15 až 40 | |
| Ochrana pro din | IP 65 | ||
| Frekvence přepínání (cykly/h) | až 15000 | až 7200 | |
▶Typ:Směrový ventil typu zaměřený na solenoidy
▶Pozice/porty:4-Way, 3-poloha
▶Hodnocení tlaku:Až 315 baru
▶Kapacita průtoku: až 80 l/min
▶Možnosti napětí:24V DC / 110V AC / 220V AC
▶Velikost portu:NG6
▶Těsné materiály:NBR/FKM
Výhody vs. Rexroth
Směrové ventily ✔Huade 4we6 mohou plně zaměnitelné se stejnou řadou nabízenou Rexrothem, jako jsou odpovídající montážní rozměry, přenesení a elektrické konektory.
Směrové ventily Huade 4we6 jsou nákladově efektivnější, pokud jde o lokalizovanou výrobu, zkracuje dodací lhůtu a ceny.
✔ Huade má přísný kontrolní systém QC, který bude 100% testován na únik, stabilitu tlaku a životnost cyklu.
Typické aplikace
HUADE's Diectional Control Vaves 4we6 se velmi používají v mobilní hydraulice, průmyslovém stroji a systémech obnovitelné energie ECT.

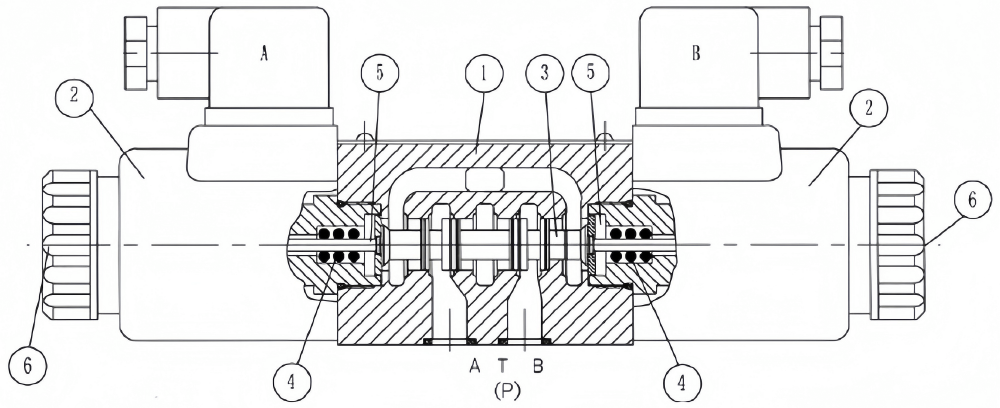

Schéma struktury 4we6 61b
Stresové testování

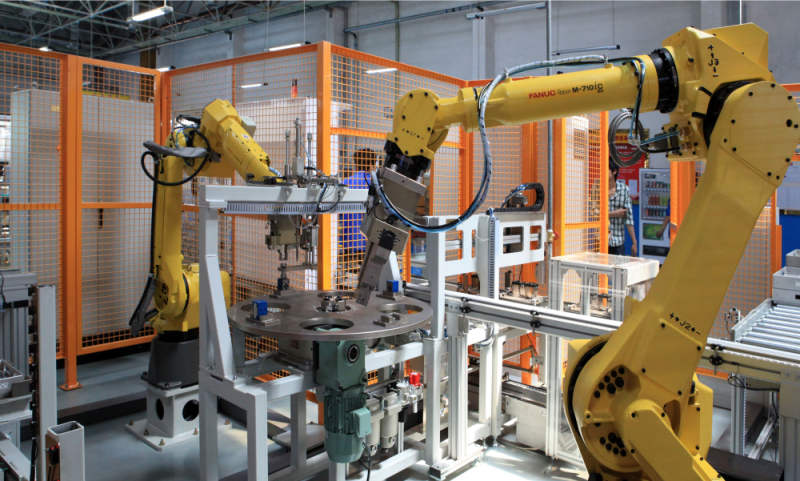

Automatický manipulátor
