Ventily pro řízení průtoku jsou jako semafory průmyslového světa. Stejně jako semafory řídí tok aut na rušných ulicích, řídí tyto ventily tok kapalin, plynů a páry v potrubích a systémech. Ať už čerpáte vodu, přepravujete olej potrubím nebo řídíte tlak vzduchu ve strojích, ventily pro řízení průtoku zajišťují, že se vše pohybuje správnou rychlostí a tlakem.
Co jsou průtokové regulační ventily?

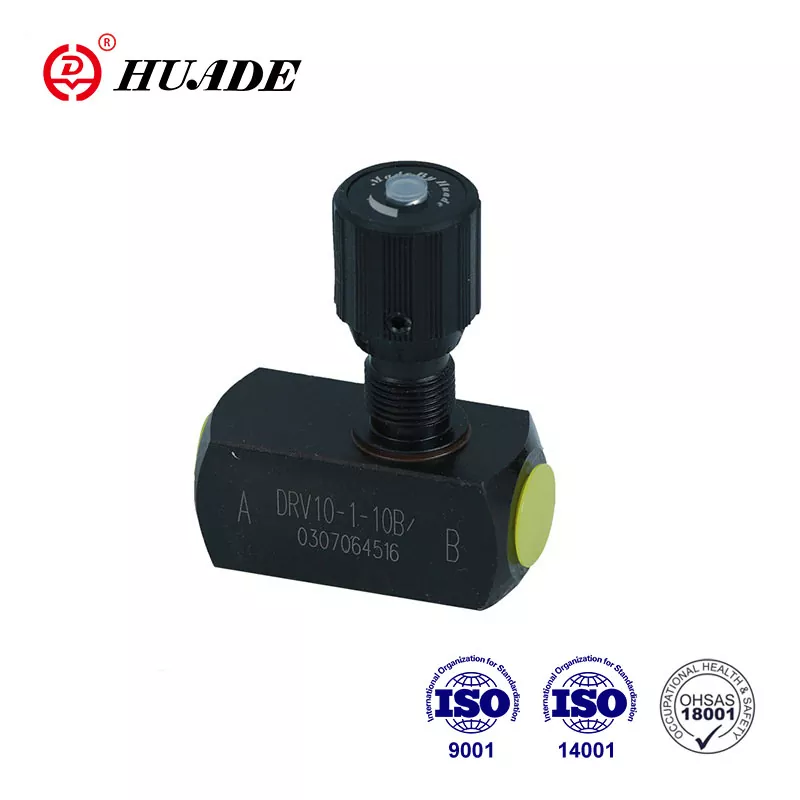

Průtokový regulační ventil je zařízení, které řídí, kolik tekutiny protéká potrubím nebo systémem. Představte si to jako kohoutek ve vaší kuchyni – můžete jím otočit, aby vyteklo více či méně vody. Ale průtokové regulační ventily jsou mnohem přesnější a mohou pracovat automaticky, aniž by je někdo otáčel ručně.
Tyto ventily mají čtyři hlavní úkoly:
Ovládání rychlosti:Řídí, jak rychle se věci pohybují v hydraulických systémech, jako jsou ramena stavebních strojů.
Distribuce toku:Rozdělují tok mezi různé cesty, jako je rozdělování vody do různých zavlažovacích zón na vašem dvoře.
Ochrana toku:Zabraňují protékání příliš velkého množství kapaliny, které by mohlo poškodit zařízení.
Ovládání tlaku:Udržují tlak v systémech stabilní a bezpečný.
Jak fungují regulační ventily průtoku?
Základní myšlenka je jednoduchá: zmenšením nebo zvětšením otvoru můžete ovládat, kolik tekutiny protéká. Je to jako dát palec přes konec zahradní hadice – čím menší je otvor, tím méně vody vyteče (ale rychleji vyteče).
Průtokové regulační ventily fungují několika způsoby:
- Pevné otevírání:Některé ventily mají nastavenou velikost otevření, která se nemění.
- Variabilní otevírání:Ostatní mohou upravit velikost otvoru podle podmínek.
- Kompenzace tlaku:Inteligentní ventily se automaticky přizpůsobí tak, aby udržely stálý průtok i při změně tlaku.
- Elektronické ovládání:Moderní ventily používají počítačové signály k velmi přesnému nastavení.
Typy průtokových regulačních ventilů
Kompenzační metodou
Netlakově kompenzované ventily
Jedná se o nejjednodušší typ. Mají pevný nebo nastavitelný otvor, ale průtok se mění při změně tlaku. Fungují nejlépe, když tlak v systému zůstává poměrně stabilní. Jsou levné a jednoduché, ale nejsou příliš přesné, když se podmínky změní.
Tlakově kompenzované ventily
Tyto ventily jsou chytřejší. Mají speciální díly, které automaticky upravují otvor tak, aby průtok zůstal stabilní i při změně tlaku. Jsou přesné v rozmezí 3–5 % a fungují skvěle, když tlak v systému hodně stoupá a klesá.
Pilotně ovládané ventily
Ty používají malý „pilotní“ ventil k ovládání většího hlavního ventilu. Jsou velmi citlivé a dobře fungují pro aplikace s vysokým průtokem, kde potřebujete rychlé změny.
Podle typu struktury
Kulové ventily
Ty mají kouli s dírou skrz něj. Když kouli otočíte, můžete otevřít nebo zavřít dráhu toku. Jsou skvělé pro rychlé ovládání zapnutí/vypnutí a velmi dobře těsní. Najdete je v ropných rafinériích a topných systémech. Nejsou však nejlepší pro jemné řízení průtoku.
Klapkové ventily
Ty mají kotouč, který se otáčí pro řízení toku. Jsou lehké a vytvářejí malý pokles tlaku. Dobře fungují pro velká potrubí a vodní systémy. Jsou kompaktní, ale netěsní dokonale při vysokých tlacích.
Jehlové ventily
Ty mají špičatou jehlu, která zapadá do kuželovitého sedla. Poskytují velmi přesné ovládání a jsou ideální pro malé, přesné úpravy. Uvidíte je v laboratořích a analytických zařízeních. Jsou velmi přesné, ale zvládají pouze malé toky.
Kulové ventily
To jsou tahouni řízení toku. Mají dobrou schopnost regulace průtoku a fungují v mnoha aplikacích, jako jsou chemické závody, elektrárny a ropné rafinérie. Vytvářejí větší pokles tlaku, ale poskytují vynikající kontrolu.
Hradlové ventily
Mají plochou bránu, která se posouvá nahoru a dolů. Při plném otevření vytvářejí velmi malý pokles tlaku. Používají se hlavně pro ovládání zapnutí/vypnutí, nikoli pro řízení průtoku. Najdete je jako izolační části potrubních systémů.
Membránové ventily
Ty využívají pružnou membránu k řízení průtoku. Dokonale těsní a dobře odolávají korozi. Jsou perfektní pro farmaceutické a potravinářské zpracování, kde nemůže docházet k únikům. Mají tlakové a teplotní limity.
Škrticí ventily
Ty stlačují pružnou trubici pro řízení průtoku. Jsou ekonomické a skvělé pro manipulaci s kaly s pevnými částicemi. Důlní a čistírny odpadních vod je využívají často. Jsou levné, ale mají limity tlaku a teploty.
Podle typu pohonu
Pneumatické pohony
Ty využívají k ovládání ventilu stlačený vzduch. Jsou spolehlivé, rychlé a ekonomické. Fungují skvěle tam, kde není k dispozici elektřina, a dokážou zacyklit milionkrát. Mají však omezený výkon a kratší životnost než ostatní typy.
Elektrické pohony
Ty využívají k ovládání ventilů elektromotory (AC nebo DC). Jsou velmi účinné, čisté, tiché a přesné. Můžete je ovládat na dálku a šetří energii. Zpočátku jsou dražší a při častém nastavování se mohou přehřívat.
Hydraulické pohony
Ty využívají k pohonu hydraulickou kapalinu. Produkují velmi vysokou sílu a dlouho vydrží. Jsou ideální pro náročné aplikace, ale vytvářejí složité systémy s potenciálním rizikem úniku.
Kde se používají regulační ventily průtoku?
Hydraulické systémy
Ve stavebních strojích, jako jsou rypadla a buldozery, regulují průtokové ventily rychlost pohybu ramen a lopaty. Také distribuují hydraulickou energii do různých funkcí a udržují tlak v systému bezpečný.
Pneumatické systémy
U vzduchem poháněných systémů tyto ventily řídí, jak rychle se vzduchové válce vysouvají a zasouvají. Zabraňují trhanému pohybu a snižují opotřebení zařízení.
Ropa a plyn
Ovládejte průtok v potrubí, řiďte hladiny kapalin v separačních nádržích a regulujte tlak v systémech.
Úprava vody
Distribuujte vodu po městech, zabraňte nadměrné spotřebě a kontrolujte procesy úpravy.
Chemický a farmaceutický
Přesně míchejte přísady, kontrolujte reakční rychlost a udržujte kvalitu produktu.
Výrobní
Ovládejte rychlost v automatizovaných zařízeních, řiďte hydraulické lisy a koordinujte různé funkce stroje.
Jídlo a nápoje
Kontrolujte toky přísad, řiďte teploty a udržujte hygienické podmínky.
Speciální prostředí
- Korozivní prostředí:Používejte speciální materiály, jako je nerezová ocel, abyste odolali chemickému napadení.
- Výbušné oblasti:Používejte konstrukce odolné proti výbuchu certifikované pro nebezpečná místa.
- Vysoká teplota/tlak:Speciální konstrukce bezpečně zvládají extrémní podmínky.
- Sanitární aplikace:Dodržujte přísné normy čistoty pro výrobu potravin a léčiv.
Kalkulačka velikosti regulačního ventilu průtoku
Jak vybrat správný regulační ventil průtoku
Výběr správného ventilu je jako výběr správného nástroje pro práci. Musíte zvážit několik faktorů:
Vlastnosti kapaliny
- Jaký typ tekutiny: kapalina, plyn nebo pára?
- Jak je to husté (viskózní)?
- Je to korozivní nebo čisté?
- Jaký teplotní rozsah?
- Jaké úrovně tlaku?
Požadavky na výkon
- Jaký průtok potřebujete (minimální, normální, maximální)?
- Jak přesné musí být ovládání?
- Jak rychle musí reagovat na změny?
- Jaký je potřebný rozsah nastavení?
Systémová integrace
- Jaká velikost a typ potrubí?
- Jak se to spojí (přírubové, závitové, svařované)?
- Jaký typ pohonu (vzduchový, elektrický, hydraulický)?
- Jaké řídicí signály (analogové, digitální)?
Podmínky prostředí
- Provozní teplota a vlhkost
- Bezpečnostní požadavky (nevýbušné, požárně bezpečné)
- Přístupnost údržby
- Úvahy o nákladech (počáteční a provozní)
Průtokové charakteristiky
Většina ventilů má jeden z těchto vzorců proudění:
Lineární:Průtok se neustále zvyšuje s otevřením ventilu - dobré pro jednoduché aplikace.
Stejné procento:Průtok se zvyšuje exponenciálně – používá se v 90 % aplikací, protože poskytuje lepší kontrolu.
Rychlé otevření:Malé pohyby vytvářejí velké změny průtoku - používá se pro aplikace se zapnutím/vypnutím.
Údržba a odstraňování problémů
Jako každé mechanické zařízení potřebují ventily pro regulaci průtoku pravidelnou péči, aby správně fungovaly.
Běžné problémy
Problémy s tokem
- Nekonzistentní průtok obvykle znamená znečištění, opotřebení nebo špatné nastavení
- Nízký průtok často ukazuje na ucpání nebo opotřebené díly
- Kolísající průtok naznačuje problémy s tlakem nebo nestabilní řídicí signály
Problémy s únikem
- Vnější netěsnosti pocházejí z opotřebovaných těsnění nebo uvolněných spojů
- K vnitřním netěsnostem dochází, když se ventilová sedla opotřebují nebo se zachytí nečistoty
- K netěsnostem těsnění dochází, když těsnění kolem vřetene stárnou
Problémy s výkonem
- Lepkavý provoz naznačuje korozi, úlomky nebo nedostatek mazání
- Pomalá odezva indikuje problémy s pohonem nebo problémy s řídicím signálem
- Nadměrný hluk obvykle znamená kavitaci, vibrace nebo turbulentní proudění
Strategie údržby
Preventivní údržba
- Měsíčně kontrolujte netěsnosti, opotřebení a korozi
- Čtvrtletně testujte hydraulickou kapalinu a filtry
- Pohyblivé části pravidelně mažte
- Pravidelně kalibrujte a testujte výkon
Sledování stavu
- K detekci ucpání nebo opotřebení použijte tlakoměry
- Sledujte průtoky a identifikujte změny výkonu
- Sledujte teplotu, abyste předešli poškození
- Analyzujte vibrace, abyste včas zachytili mechanické problémy
Proces odstraňování problémů
- Každou součást systematicky kontrolujte
- Najděte hlavní příčinu, nejen příznaky
- Po opravě ověřte výkon
- Uchovávejte podrobné záznamy o údržbě
Budoucnost průtokových regulačních ventilů
Díky technologii jsou ventily pro řízení průtoku chytřejší a účinnější.
Technologie Smart Valve
Integrace internetu věcí (IoT).
Moderní ventily obsahují snímače tlaku, teploty, průtoku a vibrací. Průběžně shromažďují data a lze je na dálku sledovat prostřednictvím chytrých telefonů nebo počítačů. Cloudové systémy analyzují tato data a poskytují návrhy na optimalizaci.
Aplikace umělé inteligence
Algoritmy AI dokážou předpovědět, kdy ventily potřebují údržbu, než selžou. Automaticky upravují nastavení ventilů na základě měnících se podmínek a dokážou detekovat neobvyklé provozní vzorce, které mohou naznačovat problémy.
Technologie digitálního dvojčete
Inženýři vytvářejí virtuální kopie fyzických ventilů, které simulují výkon a umožňují testování ve virtuálních prostředích. To pomáhá optimalizovat návrhy a školit operátory bez rizika skutečného vybavení.
Integrace Průmyslu 4.0
Systémová konektivita
Moderní ventily komunikují pomocí průmyslových sítí a zpracovávají data lokálně pro rychlejší odezvu. Bezproblémově se integrují s výrobními prováděcími systémy a používají standardizované komunikační protokoly.
Zvýšená automatizace
Systémy fungují s minimálním zásahem člověka, automaticky koordinují více ventilů a optimalizují svůj vlastní výkon. Mohou dokonce automaticky diagnostikovat a zotavit se z určitých selhání.
Trendy udržitelnosti
Energetická účinnost
Nové konstrukce rekuperují energii z tlakových rozdílů, snižují spotřebu energie systému přesným řízením a optimalizují celé systémy pro maximální účinnost.
Environmentální požadavky
Přísnější předpisy vyžadují nižší emise, udržitelné materiály, lepší recyklační programy a ekologičtější výrobní procesy.
Příběhy úspěšných ze skutečného světa
Ropný a plynárenský průmysl
Významná potrubní společnost instalovala inteligentní ventily pro regulaci průtoku, které eliminovaly manuální údržbu po dobu pěti let a přitom zachovávaly přesné řízení vícefázových kapalin.
Úprava vody
Městský vodovodní systém používal 24palcové ventily snižující tlak k ochraně svých distribučních potrubí při zachování stálého tlaku vody v celém městě.
Výrobní
Montážní linka pro automobily zlepšila přesnost výroby o 15 % po instalaci pneumatických ventilů pro řízení průtoku, které přesně řídily pohyby robota.
Zjistěte více o regulačních ventilech průtoku
Pokud se chcete dozvědět více o ventilech pro řízení průtoku, zde jsou některé skvělé zdroje:
Online učení
- Vzdělávací kanály YouTube nabízejí podrobná vysvětlení s animacemi
- Webové stránky výrobců poskytují průvodce výběrem a technické informace
- Průmyslové asociace nabízejí webináře a technické články
Profesní rozvoj
- Výrobci ventilů nabízejí školení
- Inženýrské školy poskytují komplexní programy
- Průmyslové konference představují nejnovější technologie a aplikace
Praktická zkušenost
- Navštivte veletrhy a uvidíte ukázky zařízení
- Pokud je to možné, zúčastněte se prohlídek továrny
- Připojte se k profesionálním organizacím pro vytváření sítí a příležitosti k učení
Průtokové regulační ventily jsou základními součástmi, které udržují náš moderní svět v hladkém chodu. Od vody vytékající z vašeho kohoutku až po palivo protékající potrubím, tato zařízení zajišťují, že se vše pohybuje správnou rychlostí a tlakem.
Jak technologie postupuje, ventily pro řízení průtoku jsou stále chytřejší, účinnější a šetrnější k životnímu prostředí. Integrují se s digitálními systémy, předpovídají své vlastní potřeby údržby a automaticky optimalizují výkon.
Ať už jste technik, který vybírá ventily pro nový systém, technik, který udržuje stávající zařízení, nebo jste prostě zvědaví, jak věci fungují, pochopení ventilů pro řízení průtoku vám pomůže ocenit komplexní systémy, které podporují náš každodenní život.
Budoucnost ventilů pro řízení průtoku je jasná, inovace v oblasti inteligentních technologií, udržitelnosti a systémové integrace pokračují ve zlepšování výkonu a zároveň snižují dopad na životní prostředí. Tím, že zůstaneme informováni o tomto vývoji a budeme se řídit osvědčenými postupy pro výběr a údržbu, můžeme zajistit, aby nám tyto kritické komponenty dobře sloužily i v nadcházejících letech.
