Když pracujete s hydraulickými systémy v průmyslovém prostředí, je směrový regulační ventil v podstatě regulátorem provozu vaší kapalinové energie. Směrový regulační ventil Bosch Rexroth 4WE 10 J je jedním z těch tahounů, kteří tiše udržují výrobní linky v chodu v továrnách po celém světě. Tento konkrétní ventil existuje již desítky let a existuje dobrý důvod, proč jej inženýři neustále specifikují pro své projekty.
Čím se směrový regulační ventil 4WE 10 J liší

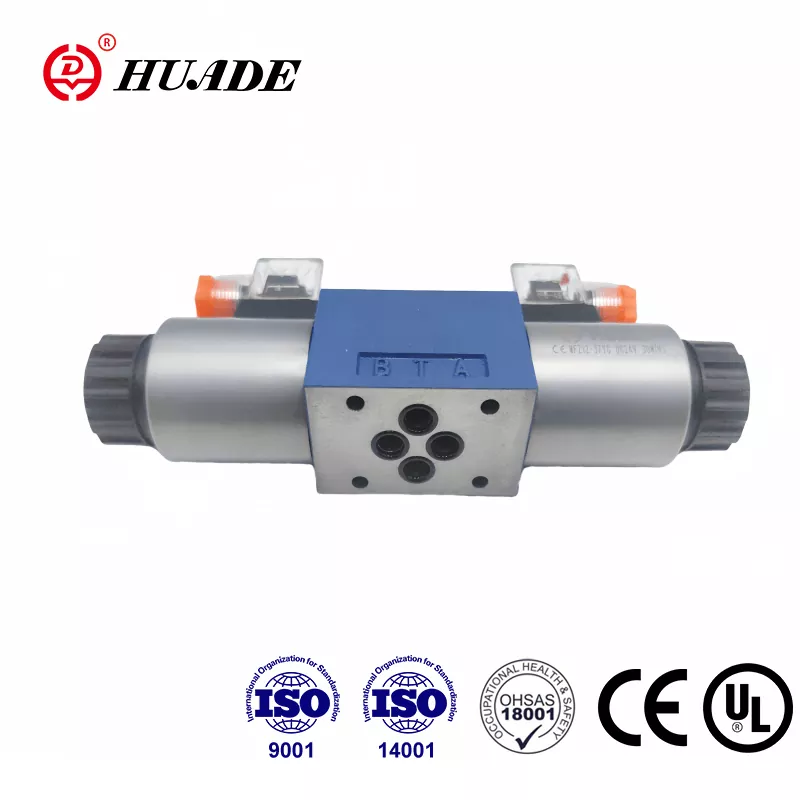

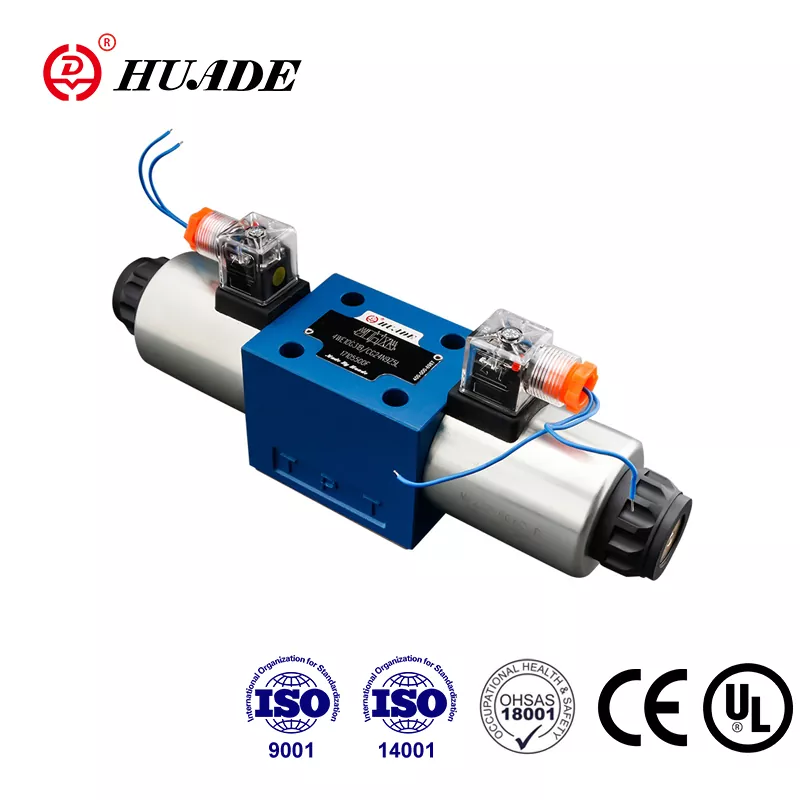

Rexroth 4WE 10 J je to, čemu říkáme solenoidem ovládaný rozváděč. Představte si to jako elektricky ovládaný spínač, který nasměruje hydraulický olej tam, kam potřebuje. Část „4WE“ nám říká, že má čtyři hlavní porty a je elektricky ovládaná. „10“ označuje, že se jedná o velikost NG10, která odpovídá montážnímu standardu CETOP 5. To "J" na konci je ve skutečnosti docela důležité, protože definuje, jak se ventil chová, když sedí ve své středové poloze.
To, co odlišuje tento ventil, je jeho schopnost zvládnout velký tlak a průtok. Hovoříme o maximálním pracovním tlaku až 350 barů, což v přepočtu znamená asi 5 000 liber na čtvereční palec. Verze se stejnosměrným napětím dokážou protlačit 160 litrů za minutu, zatímco verze AC zvládnou 120 litrů za minutu. Na těchto číslech záleží, když se snažíte přemisťovat těžký náklad nebo ovládat velké válce.
Jak funguje pozice centra J-Pattern
Konfigurace šoupátka J je pravděpodobně nejvýraznějším znakem tohoto směrového ventilu. Když ventil sedí ve své střední poloze a oba solenoidy jsou vypnuté, všechny hlavní porty jsou zablokovány. Port čerpadla (P), oba pracovní porty (A a B) a vratný port nádrže (T) jsou od sebe zcela izolovány.
Tento blokovaný středový design slouží specifickému účelu. Když máte hydraulický válec, který drží těžké břemeno, nechcete, aby se toto břemeno plazilo dolů, když ho aktivně neřídíte. 4WE 10 J udrží vše na svém místě. Čerpadlo nikam neposílá olej a válec nemůže krvácet zpět do nádrže. Díky tomu je zvláště užitečný v aplikacích, jako jsou vstřikovací lisy, kde potřebujete přesné držení polohy během různých fází lisovacího cyklu.
Když zapnete jeden ze solenoidů, cívka se posune a připojí čerpadlo k jednomu pracovnímu portu, zatímco druhý pracovní port se otevře do nádrže. Zapněte druhý solenoid a spoje se obrátí. Je to přímočará hydraulika, ale zablokovaný střed vám dává tu schopnost statického držení, kterou některé jiné vzory cívek neposkytují.
Technické detaily, na kterých záleží
Montážní rozhraní 4WE 10 J se řídí normou ISO 4401-05-04-0-05. Tato standardizace znamená, že jej můžete v případě potřeby vyměnit za jiné ventily NG10 od různých výrobců, i když vždy existují podrobnosti k ověření. Montáž používá čtyři šrouby M6 x 50 utažené na 15 Newtonmetrů. Budete potřebovat samostatnou montážní desku, kterou Rexroth označuje jako něco jako G 66/01.
Solenoidy jsou to, co Rexroth nazývá „mokrým kolíkovým“ designem. Elektrická cívka je umístěna v krytu, který je vystaven působení hydraulického oleje, což pomáhá s chlazením a snižuje hluk ve srovnání se suchými solenoidy. Tyto cívky lze vyjmout a otočit o 90 stupňů bez demontáže celého ventilu, což se hodí, když máte málo místa nebo potřebujete přeorientovat elektrické připojení. Běžné možnosti napětí zahrnují 24 V DC a 120 V AC, i když jsou k dispozici i jiná napětí.
Doba odezvy je u tohoto typu rozváděče úctyhodná. Když připojíte napájení, cívka se posune přibližně za 45 až 70 milisekund. Když vypnete napájení, pružina jej vrátí za 35 až 45 milisekund. Nejedná se o rychlosti servoventilů, ale jsou dostatečné pro většinu aplikací průmyslových strojů.
Kde tento ventil funguje
4WE 10 J se objevuje v mnoha různých průmyslových zařízeních. Těžké obráběcí stroje jej používají pro ovládání pracovních stolů a vřeten. Hydraulické lisy na něj spoléhají při přesném ovládání válce. Vstřikovací stroje jsou pravděpodobně jednou z nejběžnějších aplikací, zejména v obvodech upínání forem, kde potřebujete udržet tuny upínací síly bez jakéhokoli posunu.
V typickém uspořádání vstřikovacího lití ovládá směrový řídicí ventil otevírání a zavírání formy. Během vstřikování středová poloha vzoru J zablokuje hydraulický olej v upínacím válci a udržuje konstantní tlak, i když čerpadlo může vykonávat jinou práci. To zabraňuje flash (nežádoucímu úniku plastu z formy) a zajišťuje stálou kvalitu dílu. Když je čas otevřít formu, jeden solenoid se spustí a ventil se posune a nasměruje olej, aby se stáhl upínací mechanismus.
Ventil se také objevuje v mobilních zařízeních, stavebních strojích a systémech manipulace s materiálem. Všude, kde potřebujete směrové ovládání s dobrou přidržovací schopností a rozumnými průtoky, 4WE 10 J stojí za zvážení.
Pochopení objednávkového kódu
Rexroth používá systém systematického kódování pro své směrové regulační ventily a jeho pochopení vám pomůže získat přesně to, co potřebujete. Typické kompletní číslo modelu může vypadat jako 4WE 10 J3X/CG24N9K4 s číslem dílu Rexroth R900589988.
Rozebrat to: "4" potvrzuje čtyři hlavní porty. "WE" znamená, že se jedná o elektricky ovládaný rozváděč. "10" je velikostní hodnocení NG10. "J" označuje vzor cívky se zablokovaným středem. „3X“ nebo „5X“ označuje sérii, přičemž 5X je aktuální výrobní série. Písmena a čísla za lomítkem určují podrobnosti, jako je napětí solenoidu (G24 znamená 24 V DC), materiál těsnění a různé možnosti.
Pokud v příponě vidíte „V“, znamená to těsnění FKM namísto standardních těsnění NBR. FKM byste chtěli, pokud používáte fosfátové esterové kapaliny nebo pracujete při vyšších teplotách. Standardní těsnění NBR dobře fungují s minerálními hydraulickými oleji v běžných průmyslových teplotních rozsazích.
Požadavky na kapaliny a filtrace
4WE 10 J je primárně určen pro hydraulické oleje na minerální bázi, i když se správným těsnicím materiálem si poradí s fosfátovými estery. Rozsah viskozity je poměrně široký, od asi 2,8 do 380 čtverečních milimetrů za sekundu, s nominální provozní viskozitou kolem 37 při 55 stupních Celsia. Provozní teplota by měla zůstat mezi mínus 20 a plus 50 stupni Celsia pro okolní prostředí.
Zde začíná mnoho bolestí hlavy z údržby: čistota tekutin. Vůle uvnitř směrového regulačního ventilu se měří v mikronech. Hovoříme o mezerách mezi třemi a třinácti mikrony v kritických oblastech. Lidský vlas má pro srovnání asi 70 mikronů. Pokud necháte znečištění proniknout do vašeho hydraulického oleje, částice se mohou zaklínit do těchto mezer a způsobit přilepení cívky.
Rexroth doporučuje filtraci na 10 mikronů nebo lepší. To není návrh, který byste měli ignorovat. Zaseknutá cívka znamená, že se váš ventil neposune, v horším případě se může posunout a nevrátit se. Zejména u AC elektromagnetů může zaseknutá cívka vést k vyhoření cívky, protože elektromagnet je navržen pro přerušovaný provoz, nikoli pro nepřetržité držení. Dodržování standardů čistoty NAS 1638 Class 9 vám ušetří zármutek na silnici.
Běžné problémy a odstraňování problémů
Většina problémů s 4WE 10 J má původ ve třech oblastech: kontaminace, elektrické závady nebo mechanické poškození. Dobrou zprávou je, že Rexroth obsahuje ruční ovládání těchto ventilů, což vám poskytuje diagnostický nástroj.
Pokud se váš směrový řídicí ventil neposouvá, když zapnete solenoid, zkuste nejprve ruční ovládání. Zatlačte na ovládací kolík a zjistěte, zda se ventil mechanicky posouvá. Pokud řadí manuálně, ale ne elektricky, díváte se na elektrický problém. Zkontrolujte napětí na konektoru elektromagnetu, ověřte zapojení a otestujte odpor cívky. Pokud se ventil neposune ani ručně, cívka je zaseknutá, obvykle kvůli znečištění.
Problémy s kontaminací se projevují různými způsoby. Někdy se ventil posune, ale nevrátí se správně do středu. Jindy se může posunout pomalu nebo vůbec. Vnitřní netěsnost je dalším příznakem, kdy ztrácíte tlak nebo vidíte drift válce, i když je ventil údajně v uzamčené střední poloze. Tyto problémy obvykle znamenají, že kontaminace poškodila cívku nebo tělo ventilu a vytvořila únikové cesty.
Elektrické problémy jsou obvykle jednoduché. Bez napětí znamená zkontrolovat kabeláž a řídicí systém. Špatné napětí nebo polarita (pro stejnosměrné solenoidy) znamená, že ventil se nemusí spolehlivě posunout. Spálené cívky se projevují jako přerušené obvody nebo velmi nízký odpor. Výměna cívky je dostatečně jednoduchá, protože se pouze vyšroubují z těla ventilu.
Mechanické poškození je méně časté, ale může se stát. Zlomené vratné pružiny zabrání vystředění cívky. Poškozené kolíky elektromagnetu netlačí cívku správně. Ty obvykle vyžadují výměnu nebo přestavbu ventilu spíše než jednoduché opravy.
Pokyny k instalaci
Správná montáž 4WE 10 J začíná čistým, rovným montážním povrchem. Ventil se přišroubuje k připojovací desce nebo rozdělovači pomocí čtyř šroubů M6, které jsme zmínili dříve. Na rovinnosti povrchu záleží, protože O-kroužky, které utěsňují každý port, se musí rovnoměrně stlačit. Jakékoli deformace nebo nečistoty mohou vytvořit únikové cesty.
Utáhněte tyto montážní šrouby na 15 Newtonmetrů, ne více, ne méně. Příliš málo a mohli byste mít vnější úniky. Příliš mnoho a riskujete deformaci těla ventilu, což může způsobit zablokování cívky. Použijte momentový klíč, ne hádejte.
Pozornost si zaslouží i elektrické připojení. Ujistěte se, že připojujete ke správným napěťovým svorkám. Ventil má obvykle svorkovnici nebo konektor pro každý solenoid plus zemnící připojení. Toto uzemnění je povinné pro bezpečnost a může také snížit elektrický šum ve vašem řídicím systému.
Směrový řídicí ventil by měl být pokud možno orientován tak, aby solenoidy směřovaly nahoru. To pomáhá zabránit hromadění vlhkosti v elektrických spojích. Pokud jej musíte namontovat jinak, zvažte přidání botek nebo krytů pro ochranu elektrických svorek.
Porovnání alternativ
4WE 10 J není jediným dostupným směrovým ventilem NG10. Parker vyrábí řadu D3W, která nabízí podobné specifikace. Eaton Vickers má řadu DG4V-5. HYDAC vyrábí ventily NG10, které mohou nahradit v mnoha aplikacích. Proč si tedy stále vybrat Rexroth?
Průtok je jedním z faktorů. 4WE 10 J se 160 litry za minutu ve verzích DC překonává některé konkurenty. Doba odezvy je konkurenceschopná při 45 až 70 milisekundách pro napájení. Konstrukce elektromagnetu s mokrým kolíkem s odnímatelnými, otočnými cívkami nabízí praktické výhody při údržbě. Rexroth také nabízí širší škálu vzorů cívek a možností v rámci řady 4WE 10, což vám dává větší flexibilitu, abyste přesně odpovídali vašim potřebám.
Cenově jsou tyto ventily ve stejném parku. Za běžnou konfiguraci můžete zaplatit kdekoli od 950 do 1 050 USD. Tato cena odráží průmyslovou kvalitu a techniku, která spočívá v udržování úzkých vůlí a spolehlivého výkonu.
Skutečná diferenciace často spočívá v tom, co již ve svém systému používáte. Pokud je vaše zařízení již postaveno na součástech Rexroth, zůstanete u 4WE 10 J, abyste udrželi konzistenci v inventáři dílů a obeznámili se s technikem. Pokud pracujete se systémy Parker nebo Eaton, jejich ekvivalenty se mohou integrovat snadněji.
Sourcing a dostupnost
Najít 4WE 10 J je obecně jednoduché. Běžné konfigurace jako R900589988 (verze 24 V DC) jsou obvykle skladem u průmyslových distributorů. Rexroth má oficiální internetový obchod, kde můžete nakupovat přímo. Průmyslové dodavatelské platformy, jako je Alibaba, nabízejí jak originální ventily Rexroth, tak kompatibilní alternativy, i když si musíte ověřit, co vlastně získáváte.
Dodací lhůty se liší v závislosti na konfiguraci. Skladové položky mohou být odeslány během několika dnů. Speciální objednávky s neobvyklými možnostmi mohou trvat několik týdnů. Pokud provádíte údržbu kritického vybavení, mít po ruce náhradní ventil má smysl vzhledem k relativně nízkým nákladům ve srovnání s prostoji.
Uvědomte si, že starší série jako 3X byly ukončeny. Pokud vyměňujete ventil řady 3X, můžete upgradovat na řadu 5X, což je aktuální produkční verze. Montážní rozhraní a základní ovládání zůstávají stejné, i když mohou existovat drobné rozdíly v možnostech nebo specifikacích výkonu.
Aby to vydrželo
Maximální životnost vašeho směrového ventilu spočívá v několika klíčových postupech. První a nejdůležitější: udržujte čistou hydraulickou kapalinu. Tato 10mikronová filtrace, o které jsme mluvili dříve, není volitelná, pokud chcete spolehlivou službu. Pravidelně měňte filtry a sledujte pokles tlaku na filtrační vložce.
Za druhé ověřte, že vzor cívky J skutečně odpovídá vaší aplikaci. Pokud používáte čerpadlo s pevným objemem bez vypouštěcího ventilu, může zablokovaný střed způsobovat problémy. Čerpadlo bude proti zablokovaným portům mrtvé, vytváří teplo a plýtvá energií. Cívka J funguje nejlépe s čerpadly s proměnným objemem nebo systémy, které mají samostatnou schopnost vyprazdňování.
Za třetí, používejte ruční ovládání během diagnostiky, nikoli jako běžnou provozní metodu. Tyto přepisovací kolíky jsou zde pro odstraňování problémů a údržbu, nikoli pro každodenní použití ve výrobě. Opakované zatloukání na ovládání může časem poškodit mechanismus.
Za čtvrté, věnujte pozornost provoznímu tlaku a průtoku vašeho systému. To, že 4WE 10 J zvládá 350 barů a 160 litrů za minutu, neznamená, že byste ho měli na těchto limitech provozovat nepřetržitě. Provoz ve středu výkonové obálky spíše než v extrémech prodlouží životnost.
Konečně, když dojde k poruše, nevhazujte jen novou cívku elektromagnetu, aniž byste zjistili, proč selhala. Cívky obvykle samy o sobě neselžou. Selhají, protože cívka je zaseknutá a cívka se přehřívá, nebo kvůli elektrickým problémům ve vašem řídicím systému. Opravte hlavní příčinu, nejen symptom.
Sečteno a podtrženo
Rozváděč Rexroth 4WE 10 J představuje desetiletí vývoje průmyslové hydrauliky. Podle dnešních standardů to není přepychové ani high-tech, ale při správné aplikaci a údržbě plní svou práci spolehlivě. Vzor cívky J s blokovaným středem vám poskytuje pozitivní držení zátěže. Velikost NG10 zvládá značný průtok a tlak. Konstrukce elektromagnetu mokrého kolíku vyvažuje výkon s praktickým přístupem pro údržbu.
Pokud navrhujete nový hydraulický systém, který vyžaduje směrové ovládání s možností přidržení, nebo pokud nahrazujete opotřebovaný ventil ve stávajícím vybavení, 4WE 10 J si zaslouží pozornost. Jen se ujistěte, že specifikujete správnou sérii (5X pro aktuální výrobu), správné napětí solenoidu a vhodný materiál těsnění pro vaši kapalinu. Věnujte pozornost filtraci od prvního dne a s těmito ventily získáte roky spolehlivé služby.
Pochopení toho, jak váš směrový ventil funguje a co potřebuje, aby zůstal zdravý, není složité. Vyžaduje to pouze věnovat pozornost detailům, na kterých záleží: čistá kapalina, správné napětí, správná aplikace a pravidelná údržba. Udělejte to správně a 4WE 10 J udrží vaši hydrauliku v chodu tam, kam potřebuje, když tam potřebuje.
