Už jste někdy viděli, jak vaše hydraulické zařízení náhle zpomalilo na plazení? Nebo jste si všimli, že se tlak ve vašem vodním systému chová divně? Devětkrát z deseti je na vině regulační ventil průtoku, který vyžaduje určitou pozornost. Pokud jste si lámali hlavu nad tím, jak tyto zásadní komponenty doladit, jste na správném místě.
Ventily pro řízení průtoku jsou jako regulátory objemu kapalinových systémů – ovládají, jak rychle kapalina nebo plyn proudí potrubím. Stejně jako nastavení tempomatu vašeho vozu může správné nastavení těchto ventilů znamenat rozdíl mezi hladkým provozem a nákladnými poruchami.
Ať už řešíte problémy s nastavením ventilů v hydraulických systémech, řídíte průtok vody v průmyslových procesech nebo dolaďujete pneumatická zařízení, tento kompletní průvodce vás provede vším, co potřebujete vědět o bezpečném a efektivním nastavení ventilů pro řízení průtoku.
Systémy se stabilním tlakem
Průtokový regulační ventil je zařízení, které řídí, kolik tekutiny (kapaliny nebo plynu) prochází potrubím nebo systémem. Představte si to jako kohoutek ve vaší kuchyni – můžete jím otočit, aby vyteklo více či méně vody. Ale průtokové regulační ventily jsou mnohem přesnější a používají se v průmyslových systémech, strojích a zařízeních.
Podle International Society of Automation (ISA) jsou ventily pro regulaci průtoku základními součástmi v řízení průmyslových procesů a slouží jako koncové regulační prvky, které regulují průtok kapaliny pro udržení požadované výkonnosti systému.[1]
Proč na regulačních ventilech záleží
Tyto ventily jsou klíčové, protože:
- Ovládání rychlosti hydraulických válců a motorů
- Zabraňte poškození systému příliš velkým tlakem
- Šetřete energii optimalizací průtoku
- Zajistěte hladký chod strojů
- Pomozte udržet konzistentní výkon
Když regulační ventil průtoku není správně nastaven, můžete si všimnout:
- Zařízení běží příliš rychle nebo příliš pomalu
- Trhavé nebo hrubé pohyby v hydraulických systémech
- Vyhozená energie a vyšší náklady
- Předčasné opotřebení součástí systému
Typy průtokových regulačních ventilů

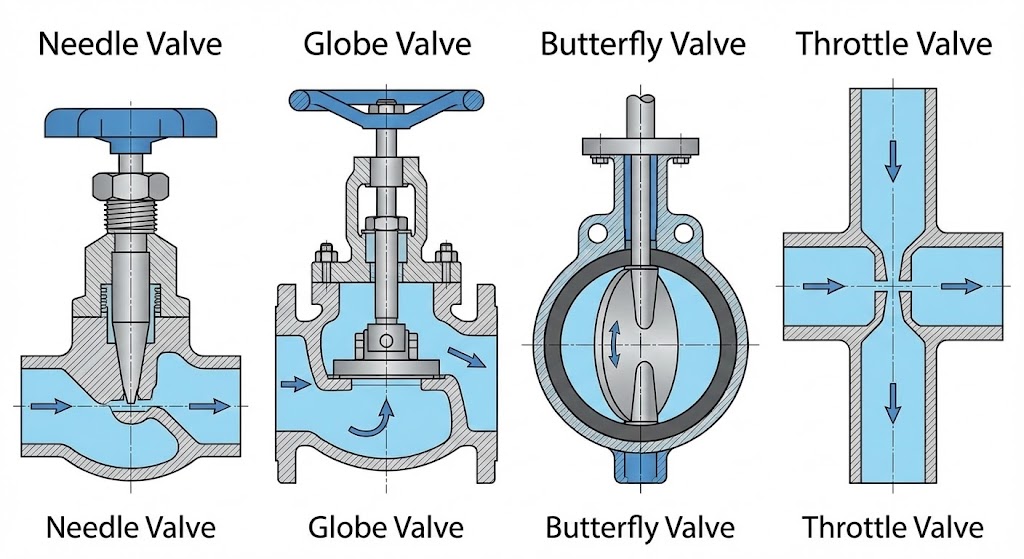

Než se vrhneme na úpravy, podívejme se na hlavní typy, se kterými se setkáte:
Jehlové ventily
Ty používají špičatou jehlu k řízení průtoku malým otvorem. Jsou skvělé pro přesné ovládání, ale vytvářejí větší pokles tlaku.
Nejlepší pro: Jemné doladění průtoku v malých systémech, palivových směsích nebo citlivých aplikacích.
Kulové ventily
Ty mají kotouč, který se pohybuje nahoru a dolů pro řízení toku. Jsou vynikající pro škrcení (postupné řízení průtoku), ale mohou být objemné.
Nejlepší pro: Vodní systémy, parní aplikace a situace, kde potřebujete dobrou uzavírací schopnost.
Motýlkové ventily
Ty využívají k řízení průtoku rotující disk. Jsou rychle ovladatelné, ale méně přesné pro jemné nastavení.
Nejlepší pro: Velké potrubní systémy, aplikace s rychlým uzavíráním a systémy s omezeným prostorem.
Škrticí ventily
Jednoduché ventily, které omezují průtok nastavitelným otvorem. Běžné v pneumatických (vzduchových) systémech.
Vnitřní kompenzátor automaticky zvládá změny tlaku
Tlakově kompenzované vs. nekompenzované ventily
Toto je důležitý rozdíl, který ovlivňuje, jak nastavíte svůj ventil:
- Jak fungují:Průtok se mění při změně tlaku v systému
- Pro:Jednoduché, spolehlivé a cenově výhodné
- nevýhody:Průtok se mění s kolísáním tlaku
- Nejlepší pro:Systémy se stabilním tlakem
- Jak fungují:Udržujte konstantní průtok i při změně tlaku
- Pro:Konzistentní výkon bez ohledu na kolísání tlaku
- nevýhody:Složitější a dražší
- Nejlepší pro:Systémy s různým zatížením nebo tlaky
Výzkum publikovaný v časopiseStrojedemonstruje, že tlakově kompenzované regulační ventily průtoku využívají vnitřní kompenzační mechanismy k automatickému přizpůsobení změnám tlaku, čímž udržují konzistentní průtoky za podmínek dynamického zatížení.[2]
Průmyslové standardy a shoda
Při nastavování průtokových regulačních ventilů je nezbytné dodržovat zavedené průmyslové normy. Mezi primární normalizační organizace, které řídí návrh a testování ventilů, patří:[3][4]
-
Standardy ANSI/ISA:International Society of Automation vydává řadu norem ISA-75, které poskytují komplexní pokyny pro návrh, testování a výkon regulačních ventilů. Mezi klíčové standardy patří:
- ANSI/ISA-75.01.01 (rovnice dimenzování průtokové kapacity)
- ANSI/ISA-75.05.01 (terminologie regulačního ventilu)
- ANSI/ISA-75.11.01 (vlastní průtokové charakteristiky a rozsah)
-
Normy ISO:Mezinárodní organizace pro normalizaci poskytuje celosvětově uznávané standardy, jako jsou:
- ISO 5208 (tlakové zkoušky průmyslových ventilů)
- ISO 6263 (montážní plochy ventilů s kompenzovaným průtokem)
- ISO 6403 (Ventily ovládající průtokové a tlakové zkušební metody)
- API standardy:American Petroleum Institute zavádí normy zvláště důležité pro ropné a plynárenské aplikace, včetně API 598 pro kontrolu a testování ventilů.
Tyto normy zajišťují bezpečnost, spolehlivost a interoperabilitu napříč různými výrobci ventilů a aplikacemi.
Nástroje, které budete potřebovat
Před zahájením jakéhokoli seřizování ventilu si shromážděte tyto základní nástroje:
| Nástroj | Účel |
|---|---|
| Průtokoměr | Měří skutečný průtok tekutiny |
| Tlakoměr | Monitoruje tlak v systému |
| Nastavitelný klíč | Provádí úpravy ventilů |
| Pojistné matice nebo spony | ☑ Výkon zdokumentován |
| Bezpečnostní zařízení | Chrání vás během práce |
⚠️ Bezpečnost především: Důležitá opatření
Nikdy nepřeskakujte bezpečnostní kroky! Práce s tlakovými systémy může být nebezpečná. Zde je to, co musíte udělat:
Než začnete:
- Vypněte systém a uvolněte veškerý tlak
- Pokud byl systém horký, počkejte, až vychladne
- Používejte ochranné brýle a rukavice
- Pro případ nouze mějte nablízku spolupracovníka
- Konkrétní bezpečnostní pokyny si přečtěte v systémové příručce
Postupy uzamčení/označení:
- Uzamkněte a označte zdroje energie, abyste zabránili náhodnému spuštění
- Ověřte, že je veškerý tlak uvolněn
- Informujte ostatní pracovníky o údržbě

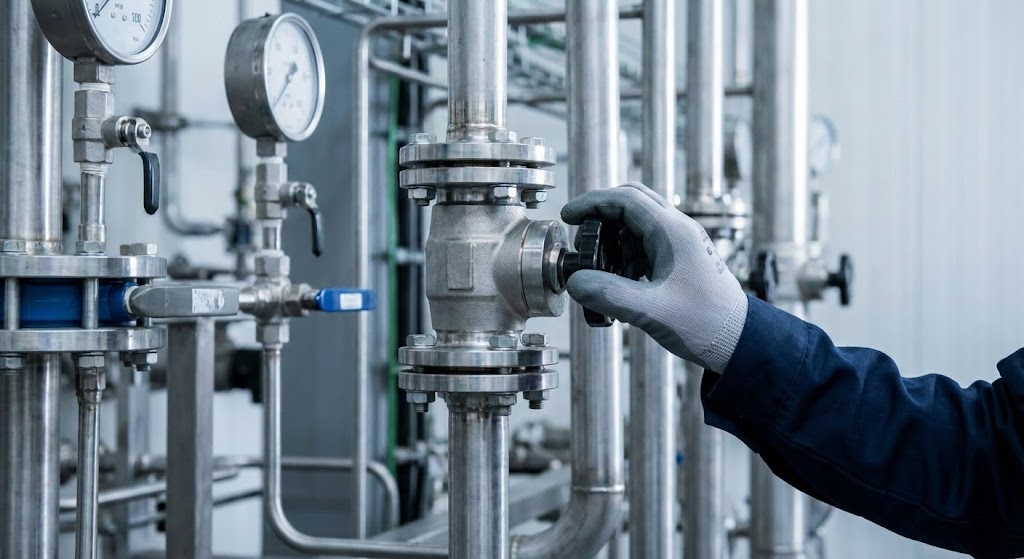

Průvodce nastavením regulačních ventilů průtoku krok za krokem
Krok 1: Připravte se na úpravu
- Bezpečně vypněte systém podle správných postupů
- Identifikujte svůj cílový průtok ze specifikací systému
- Zkontrolujte aktuální polohu ventilu a poznamenejte si všechna stávající nastavení
- Nainstalujte svůj průtokoměr a tlakoměry, pokud již nejsou k dispozici
Krok 2: Proces základního nastavení
Pokud byl systém horký, počkejte, až vychladne
- Pomalu otáčejte nastavovacím šroubem nebo knoflíkem:
- Ve směru hodinových ručiček (utahování)= Menší průtok
- Proti směru hodinových ručiček (uvolnění)= Větší průtok
- Řada standardů ISA-75 pro regulační ventily
- Po každé malé úpravě systém otestujte
Krok 3: Monitorujte a dolaďte
- Zapněte systém a sledujte, jak ukazuje průtokoměr
- Porovnejte to, co vidíte, s tím, co chcete – trefujete svůj cíl?
- Podle potřeby proveďte drobné úpravy – zde je klíčová trpělivost
- Sledujte tyto tlakoměry, abyste zůstali v bezpečných mezích
- Po každé úpravě dejte systému minutu na usazení – neuspěchejte to!
Nedávný výzkum digitálního hydraulického řízení průtoku ukazuje, že správné načasování nastavení je kritické – systémy vyžadují stabilizační období mezi úpravami, aby bylo dosaženo přesných měření průtoku.[5]
Krok 4: Zamkněte svá nastavení a vše zdokumentujte
Jakmile dosáhnete dokonalého toku, je čas zajistit tuto úpravu.
- Použijte pojistné matice nebo spony, abyste zabránili posunu nastavení
- Vše vyzkoušejte za běžných pracovních podmínek – nejen naprázdno
- Zapište si svá nastavení – věřte mi, později si poděkujete
Co zaznamenat:
- Počáteční poloha ventilu (otočí se ze zavřeno)
- Bylo dosaženo konečného průtoku
- Tlak v systému během provozu
- Datum úpravy
- Jakékoli neobvyklé pozorování
Nastavení konkrétních typů ventilů
Seřízení jehlového ventilu
Jehlové ventily vyžadují zvláštní péči, protože jsou velmi citlivé:
- Ventil zcela uzavřete otáčením ve směru hodinových ručiček, dokud nebude pevně utažen (neutahujte příliš!)
- Otevřete pomalu otáčením proti směru hodinových ručiček
- Proveďte velmi malé úpravy – 1/8 otáčky nebo méně
- Pozorně sledujte průtokoměr, protože změny probíhají rychle
Pro tip:Pokud upravujete jehlový ventil palivové směsi, začněte chudá (méně paliva) a postupně přidávejte více, dokud nedosáhnete hladkého chodu. Předejdete tak záplavám a případným škodám.
Důležitá poznámka: Po počátečním nastavení budete možná muset znovu doladit, jakmile bude systém chvíli běžet při plné zátěži. Nebuďte překvapeni, když se věci během prvních několika hodin provozu mírně posunou.
Globe Valve Škrcení
Kulové ventily jsou shovívavější pro úpravy:
- Zcela zavřete ventil
- Otevřete jednu celou otáčku jako výchozí bod
- Postupně upravujte, dokud nedosáhnete požadovaného průtoku
Tyto ventily zvládají větší nastavení lépe než jehlové ventily.

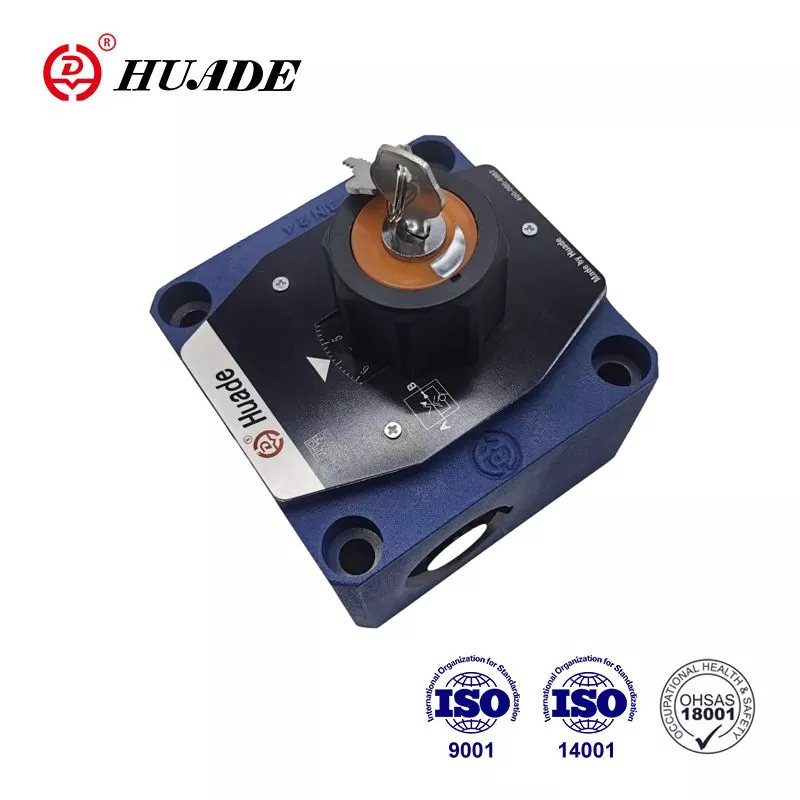

Tlakově kompenzované seřízení ventilu
Tyto ventily se snadněji nastavují, protože udržují konzistentní průtok:
- Informujte ostatní pracovníky o údržbě
- Otáčejte nastavovacím knoflíkem.
Důležité: Zkontrolujte štítek ventilu. Obvykle ve směru hodinových ručiček = menší průtok, ale někteří výrobci jsou opačný. - Vnitřní kompenzátor automaticky zvládá změny tlaku
- Uzamkněte nastavení, když jste s průtokem spokojeni
Jak bylo uvedeno ve výzkumu hydraulického systému, tlakově kompenzované ventily používají kompenzační cívky, které udržují konstantní průtok automatickým nastavením pro změny tlaku, s tlumícími mechanismy, které zabraňují protahování mezi čerpadlem a ventilem.[6]
Nekompenzované seřízení ventilu
Tyto vyžadují větší pozornost tlaku v systému:
- Během nastavování sledujte průtok i tlak
- Použijte grafy výrobce ke korelaci nastavení s průtoky
- Uvědomte si, že změny tlaku ovlivní váš průtok
- Může vyžadovat opětovné seřízení, pokud se tlak v systému během provozu mění
Běžné problémy a řešení
Možné příčiny: Nečistota, koroze nebo nedostatečné mazání
Řešení: Vyčistěte a namažte nastavovací mechanismus
Možné příčiny: Uvolněný seřizovací šroub, opotřebované součásti, změny tlaku v systému
Řešení: Dvakrát zkontrolujte, zda jsou všechny pojistné matice utaženy, v případě potřeby vyměňte opotřebené díly, zvažte upgrade na tlakově kompenzované ventily pro nestabilní systémy
Aylık vana ayarlarını kontrol edin
Řešení: Zkontrolujte, zda je ventil správně dimenzován pro vaši aplikaci, snižte tlakovou ztrátu nebo nainstalujte antikavitační obložení
Možné příčiny: Opotřebovaná těsnění, poškozené tělo ventilu
Řešení: Pokud je tělo poškozené, vyměňte těsnění nebo celý ventil
Možné příčiny: Ucpané průchody, opotřebované vnitřní díly
Řešení: Vyčistěte ventil zevnitř, vyměňte opotřebované součásti
Pochopení kavitace v regulačních ventilech

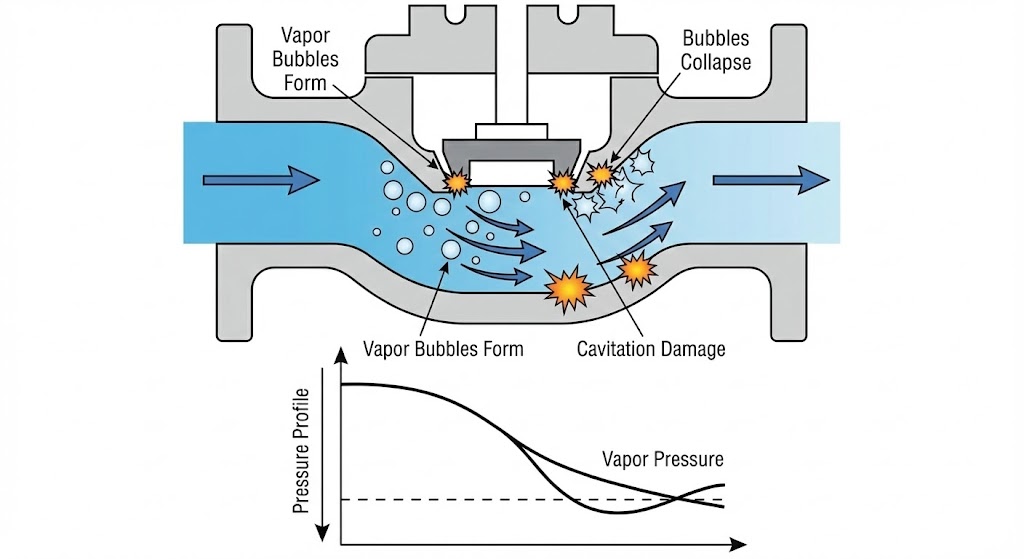

Kavitace je jedním z nejničivějších jevů ovlivňujících regulační ventily. Dochází k němu, když místní tlak ve ventilu klesne pod tlak páry kapaliny, což způsobí tvorbu bublin páry. Když se tyto bubliny následně zhroutí v oblastech s vyšším tlakem, vytvoří rázové vlny, které mohou způsobit vážné poškození vnitřních částí ventilů.[7]
Podle výzkumu společnosti Emerson je kavitace charakterizována čtyřmi primárními negativními jevy: vysokou hladinou hluku (často přesahující 110 dB), nadměrnými vibracemi, poškozením materiálu pittingem a zhoršením účinnosti regulace průtoku.[8]Poškození se obvykle projevuje jako drsný povrch podobný škváre na součástech ventilu.
Strategie prevence
Prevence kavitace je zásadní pro životnost ventilu. Odborníci doporučují několik přístupů:[9][10]
- Správná velikost ventilu:Ujistěte se, že je ventil vhodně dimenzován pro danou aplikaci, aby nedošlo k nadměrnému poklesu tlaku
- Staging s poklesem tlaku:Použijte více ventilů v sériových nebo vícestupňových provedeních pro postupné rozložení poklesu tlaku
- Provozní podmínky:Nainstalujte specializované obložení s několika průtokovými cestami, které zvyšují koeficient kavitace (Xfz)
- Návrh systému:Umístěte ventily do nižších nadmořských výšek nebo do chladnějších oblastí, abyste zvýšili tlak po proudu
- Výběr materiálu:Pro součásti ventilů vystavené kavitaci používejte tvrzené materiály
Norma International Electrotechnical Commission IEC 60534-8-4 poskytuje podrobné metody pro předpovídání kavitace a tvorby hluku v regulačních ventilech.[11]
Faktory, které ovlivňují výkon ventilů
Pochopení těchto faktorů vám pomůže provést lepší úpravy:
-
Vlastnosti kapaliny:Husté tekutiny (vysoká viskozita) proudí pomaleji než řídké tekutiny; změny teploty ovlivňují tloušťku tekutiny; korozivní kapaliny mohou vyžadovat speciální materiály ventilů.
Výzkum ukazuje, že parametry ventilu, jako je průměr jádra, tuhost pružiny a průměr tlumícího otvoru, významně ovlivňují dynamický výkon proudění.[12] - Návrh systému:Velikost a uspořádání potrubí ovlivňují pokles tlaku; správná velikost ventilu je rozhodující pro dobré ovládání; podpora a vyrovnání zabraňují mechanickému namáhání.
- Provozní podmínky:Kolísání tlaku více ovlivňuje nekompenzované ventily; extrémní teploty mohou poškodit součásti ventilu; kontaminace v kapalině může ucpat průchody ventilů.
Tipy pro údržbu pro optimální výkon
Úkoly pravidelné údržby:
- Každý měsíc čistěte ventil a jeho okolí
- Při běžných kontrolách zkontrolujte těsnost
- Namažte pohyblivé části podle doporučení výrobce
- Vyměňte filtry, aby kapalina zůstala čistá
- Kalibrujte nastavení průtoku ročně nebo podle specifikace
Tlak v systému během provozu
- Obtížnost provádění úprav
- Nekonzistentní průtoky
- Neobvyklé zvuky během provozu
- Viditelné netěsnosti nebo koroze
- Nevyrovnané chování systému
Scénáře aplikací v reálném světě
Výrobní zařízení
problém:Hydraulický posuv vašeho CNC stroje je nekonzistentní, což způsobuje špatnou kvalitu povrchu
Řešení:Upravte průtokový regulační ventil, abyste udrželi stálé řezné rychlosti, zlepšili kvalitu produktu a životnost nástroje
HVAC systémy
problém:Některé místnosti jsou příliš horké, zatímco jiné mrznou
Řešení:Vyrovnejte průtok vody topnými/chladicími okruhy nastavením zónových regulačních ventilů
Hydraulické výtahy a lisy
problém:Trhavý pohyb nebo pomalý provoz ovlivňující produktivitu
Řešení:Jemně vylaďte řízení toku, abyste dosáhli plynulých a konzistentních rychlostí, které odpovídají vašim požadavkům na proces
I když mnoho seřízení ventilů může provádět obsluha, zavolejte profesionála, když: Ventil je součástí kritického bezpečnostního systému, nejste si jisti správnými postupy, systém používá nebezpečné kapaliny, více ventilů vyžaduje koordinované seřízení nebo se během seřizování setkáte s neočekávanými problémy.
Závěr
Správné nastavení průtokových regulačních ventilů je dovednost, která se zlepšuje praxí. Začněte malými úpravami, upřednostněte bezpečnost a neuspěchejte proces. Pamatujte, že každý systém je jiný, takže to, co funguje pro jednu aplikaci, může vyžadovat úpravu pro jinou.
Klíčem k úspěchu je pochopení vašeho konkrétního typu ventilu, dodržování správných bezpečnostních postupů a průmyslových standardů a postupné úpravy při sledování výkonu systému. S trpělivostí a pozorností k detailům budete schopni optimalizovat výkon vašeho systému a prodloužit životnost vašeho zařízení.
Uschovejte si tuto příručku pro nahlédnutí, a pokud si nejste jisti jakýmkoli postupem, neváhejte se podívat do manuálu vašeho systému nebo se obraťte na odborníka. Správné nastavení ventilu je investicí do spolehlivosti a účinnosti vašeho systému.
Kontrolní seznam rychlých referencí
Před zahájením:
- ☑ Systém je vypnutý a bez tlaku
- ☑ Bezpečnostní zařízení zapnuto
- ☑ Nástroje shromážděny
- ☑ Identifikován cílový průtok
Během úpravy:
- ☑ Pouze malé postupné změny
- ☑ Sledujte průtok a tlak
- ☑ Nechte systém stabilizovat
- ☑ Nastavení záznamu
Po úpravě:
- ☑ Nastavení je zablokováno
- ☑ Systém testován za normálních podmínek
- ☑ Výkon zdokumentován
- ☑ Plánovaná údržba
Pamatujte: V případě pochybností se poraďte se zkušeným technikem nebo výrobcem ventilu, který vám poskytne pokyny specifické pro váš systém. Vždy se řiďte příslušnými normami ANSI, ISA a ISO pro váš konkrétní typ ventilu a aplikaci.
