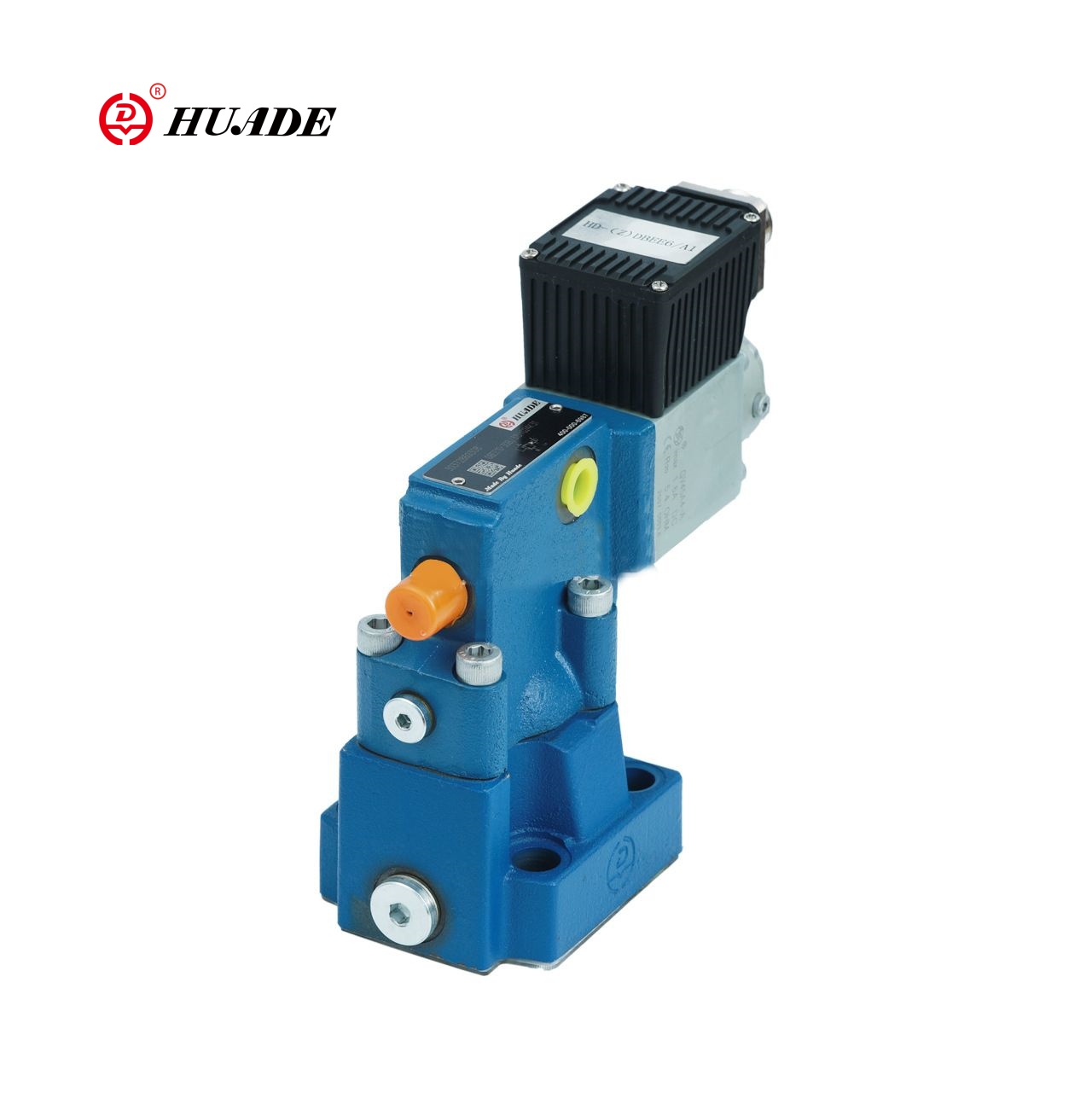

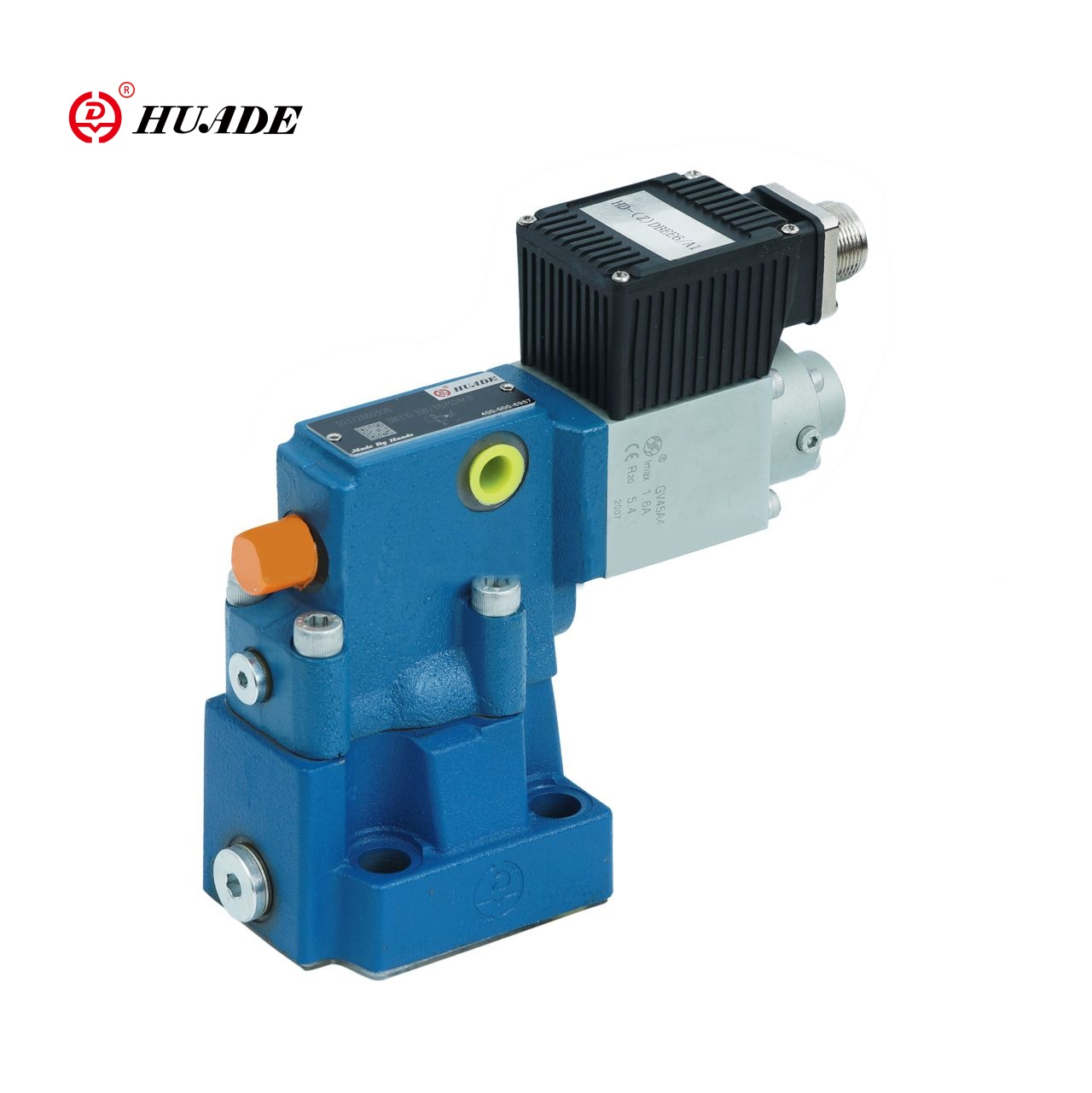

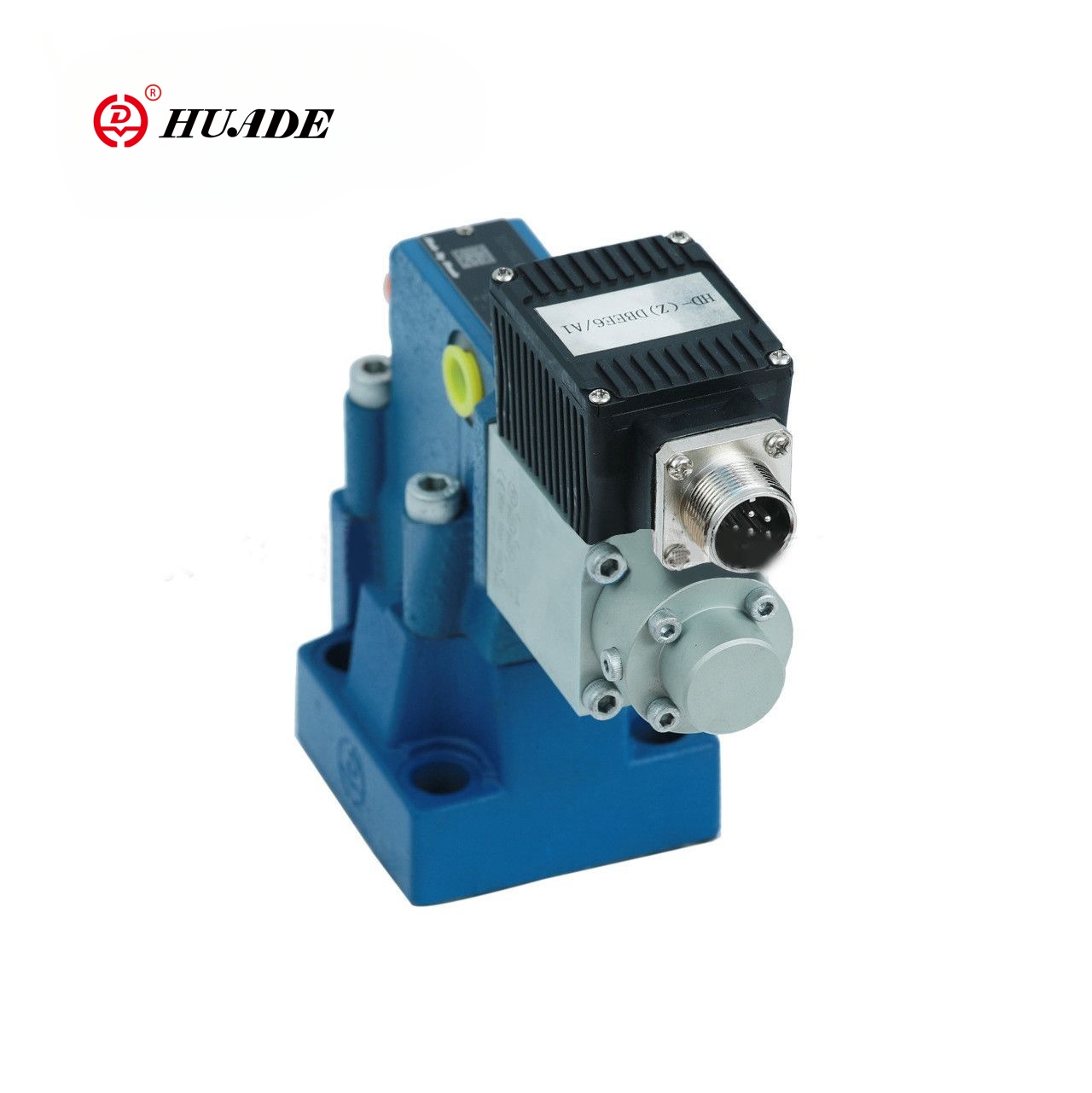

ZDBEE-1X Proporcionální reliéfní ventil je pilotně ovládaný reliéfní ventil, který je poháněn proporcionálním solenoidem k dosažení mírného nastavení a přesné kontroly tlaku systému. Tento proporcionální ventil může úplně nahradit stejný model před Rexrothem. Hydraulické ventily Huade přijímají stejné standardy jako Rexroth, ale cena je nižší.
| Generál | ||
| Instalace | volitelný | |
| Rozsah teploty skladování (℃) | -20 až +80 | |
| Okolní teplotní rozsah | DBE a ZDBE (℃) | -20 až+70 |
| DBEE a ZDBEE (℃) | -20 až +50 | |
| Hmotnost | DBE a ZDBE (KG) | 2.4 |
| DBEE a ZDBEE (KG) | 2.5 | |
| Hydraulické (měřeno při ʋ = 46 mm2/s a t = 40 ° C ± 5 ℃ | ||
| Max. provozní tlak | Porty P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Max. nastavitelný tlak | Tlakový fázi 5 MPa | 5 |
| Tlakový fázi 10 MPa | 10 | |
| Tlakový fázi 20 MPa | 20 | |
| Tlakový stupeň 31.5 MPa | 31.5 | |
| Min. Nastavitelný tlak při hodnotě signálu 0 MPa | Viz charakteristické křivky | |
| Návratový tlakový port A; s externím odtokem pilotního oleje (Y) | oddělit a při nulovém tlaku na nádrž | |
| Tok pilotního oleje l/min | 0,6o1.2 | |
| Max. tok L/min | 30 | |
| Tlaková tekutina | Minerální olej (HL, HLP) na DIN 51 524 | |
| Rozsah teploty tlakové tekutiny | -20 až+80 | |
| Rozsah viskozity mm2/s | 15 až 380 | |
| Elektrický | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Odolnost proti solenoidu cívky | Studená hodnota při 20 ° C (Ω) | 0.54 |
| Max.warm value (Ω) | 7.8 | |
| Povinnost | 100 | |
| Elektrická připojení | DBE a ZDBE | S Komponentovou zástrčkou na DIN EN 175 301 ~ 803 |
| Konektor plug-in k DIN EN 175 301-803 | ||
| DBEE a ZDBEE | S komponentní zástrčkou DLN 43 563-AM6-3 | |
| Plug-in Connector Toe DIN 43 563-BF6-3 | ||
| Ochrana ventilu DIN 40 050 | IP 65 | |
| Řídicí elektroniku pro DBEE a ZDBEE | Integrováno do ventilu | |
| Pro DBE a ZDBE | ||
| Zesilovač ve formátu formátu Eurocard Analogue | HD-VT-VSPA1-1-1X/ | |
Funkce:
▶ ventil pro omezení tlaku systému
▶ Ovládání prostřednictvím proporcionálních solenoidů
▶ Pro montáž nebo design sendvičových desek
▶ Ventil a řídicí elektronika z jednoho zdroje
▶ Typy HD-ZDBEE s integrovanou kontrolní elektronikou
①low příklad šíření příkazové hodnotové tlakové charakteristické křivky
② Nezávislí nastavitelné rampy nahoru a dolů
Aplikace:
Proporcionální reliéfní ventil ZDBEE-1X je vhodný pro hydraulické systémy, které vyžadují přesné řízení tlaku, jako jsou strojírenské stroje, vstřikovací stroje, metalurgické vybavení a další pole.
Proporcionální tlakové odparty, typy HD-DBE jsou ovládány pomocí proporcionálního solenoidu. Tyto ventily se používají k omezení systému systému. S těmito ventily je možné nepřestupně upravit tlak systému, který má být omezený, ve vztahu k hodnotě elektrického příkazu.
Tyto ventily se v podstatě skládají z proporcionálního solenoidu (1), pouzdra (2), kazety ventilu (3), cívky (4) a pilota (8). Proporcionální solenoid přeměňuje elektrický proud úměrně na mechanickou sílu. Zvýšení proudu způsobuje odpovídající nárůst solenoidové síly. Komora s armaturou solenoidní je naplněna hydraulickou tekutinou a je vyvážená tlakem. Nastavení tlaku systému se provádí prostřednictvím proporcionálních solenoidů (1) ve vztahu k hodnotě příkazu. Tlak vyplývající ze systému v portu P působí na pravé straně cívky (4). Současně se systémový tlak působí přes kontrolní linii (6), který je vybaven otvorem (5) na pružinové straně cívky (4). Prostřednictvím dalšího riffice (7) se systémový tlak působí na pilotní popek (8) proti síle proporcionálního solenoidu (1). Jakmile se tlak systému dosáhne předem nastavené hodnoty, pilotní poppet (8) zvedne ze svého sedadla. V závislosti na modelu může pilotní olej nyní vytékat externě přes port A (Y) nebo interně do nádrže, což má za následek omezení tlaku na pružinu zatíženou stranu cívky (4). Pokud tlak systému mírně stoupá, pak vyšší tlak na pravé straně cívky tlačí cívku doleva do kontrolní polohy P na T. při minimálním ovládacím proudu -odpovídá příkazové hodnotě nulového tlaku -minimální nastavitelný tlak bude nastaven.
Struktura proporcionálního tlakového reliéfního ventilu Zdbe-1x

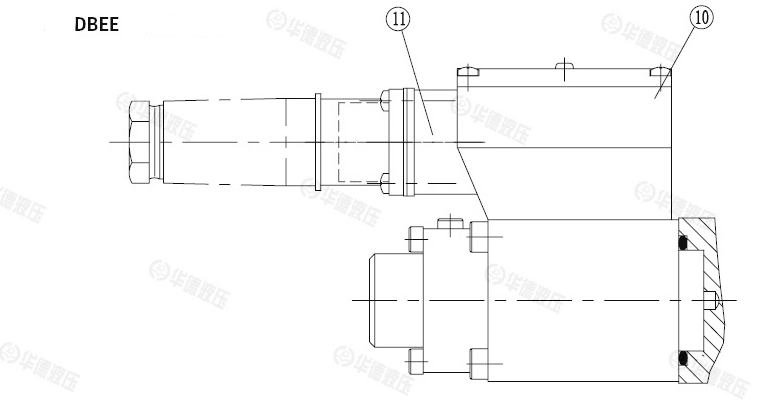

Struktura proporcionálního tlakového reliéfního ventilu ZDBEE-1X
Pokud jde o funkční návrh, proporcionální ventil ZDBEE-1x v podstatě odpovídá proporcionálním reliéfním ventilům ZDBE. Jediný rozdíl je v tom, že proporcionální solenoid je vybaven pouzdrem ⑩, v němž je vytvořen elektronický ovladač. Napětí napájení a napětí nastaveného bodu jsou přijímány prostřednictvím konektoru plug-in (11).
Charakteristická křivka nastaveného bodu je přednastavena výrobcem na základě principu minimálních výrobních tolerance. Doba rampy pro zvýšení a snížení tlaku lze nezávisle upravit pomocí příslušných potenciometrů.
Symbol proporcionálního tlakového reliéfního ventilu ZDBEE-1X
